Giải pháp toàn diện Để sản xuất cáp lõi đơn 1,5-2,5 vuông

Giới thiệu sản phẩm

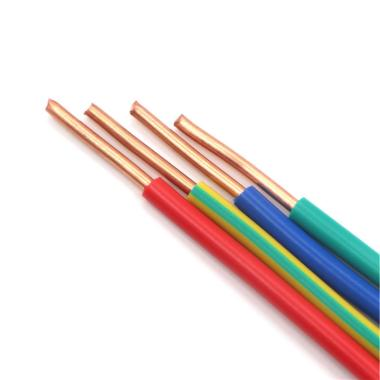

Từ thanh đồng 8 mm đến cáp một lõi vuông 1,5-2,5

Gói này được cung cấp cho một trong những khách hàng của chúng tôi đến từ Ghana:

Bắt đầu từ việc ký hợp đồng với khách hàng của chúng tôi,

Hoàn thiện việc sản xuất máy và được khách hàng chấp nhận,

Sắp xếp vận chuyển container,

Bố trí kỹ sư gỡ lỗi

Khoảng 6 tháng sau, khách hàng của chúng tôi bắt đầu sản xuất bình thường.

Liên hệ

TRƯỚC：Thiết kế toàn bộ kế hoạch sản xuất dây 2-5 lõi 0,5-6 mm2 và dây dẹt 2 * 1,5 mm2 SAU：Giải pháp sản xuất cáp chống cháy 2 lõi

Tính năng
Thông số kỹ thuật

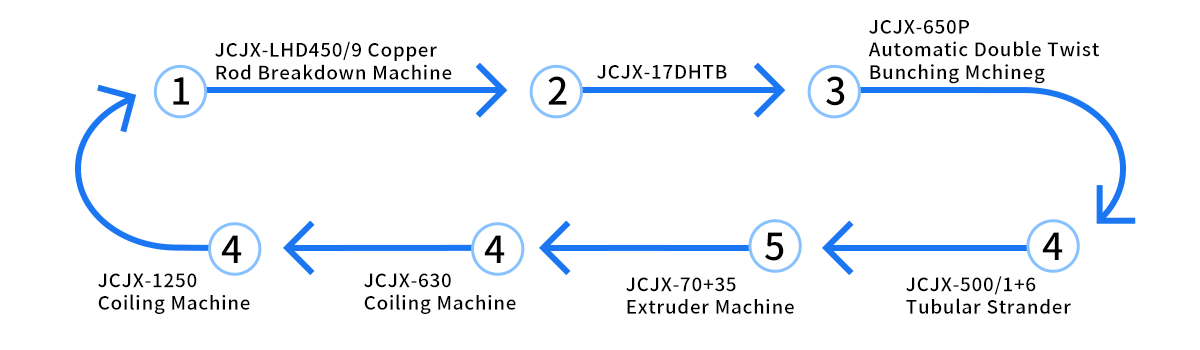

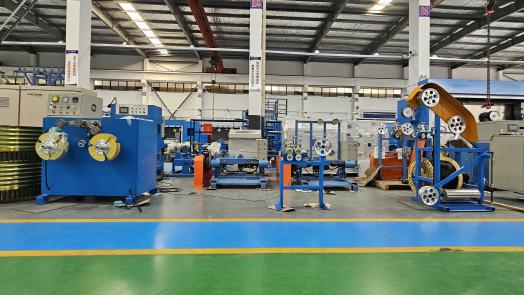

Có tổng cộng bảy dây chuyền sản xuất như trong hình sau:

1. Máy bẻ thanh đồng JCJX-LHD450/9

2. JCJX-17DHTB

3. Máy bó xoắn đôi tự động JCJX-650P

4. Máy uốn ống JCJX-500/1 6

5. Máy đùn JCJX-70 35

6. Máy cuộn JCJX-630

7. Máy cuộn JCJX-1250

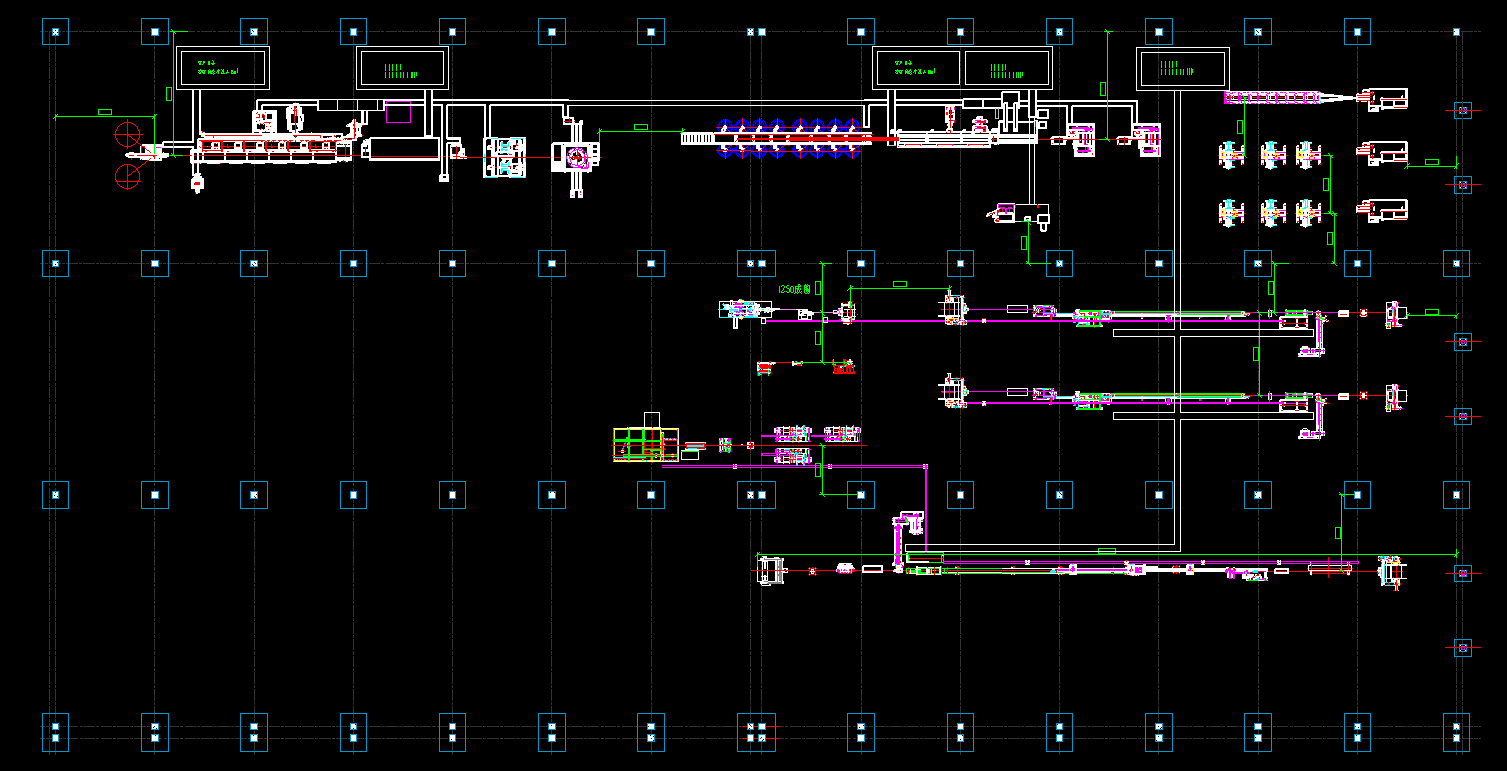

Bản vẽ quy hoạch nhà máy của khách hàng

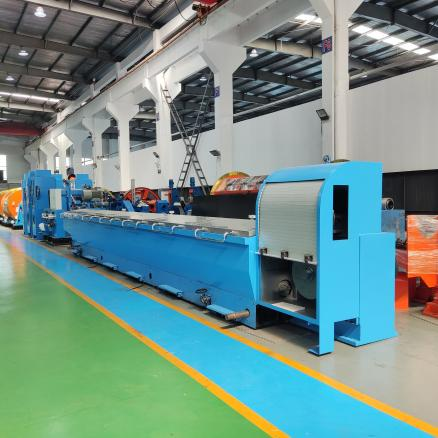

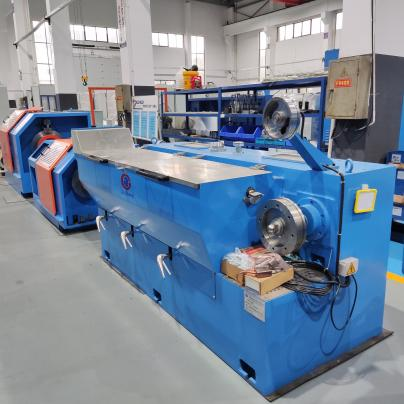

JCJX-LHD450/9

Máy bẻ thanh đồng LHT450 là thiết bị kéo kéo dây đồng có đường kính từ 8mm đến 1,2mm-4,0mm. Nó có thân hộp số bằng gang, hoạt động với độ ồn thấp và được phủ bằng cacbua vonfram trên bề mặt.

Đường kính đầu vào tối đa: Φ 8mm

Đường kính đầu ra: Φ 1.2mm~ Φ 4.0mm, Φ 1.5mm~ Φ 4.0mm, Φ 2.1mm~ Φ 4.0mm.

Loại máy	LHT450/13	LHT450/11	LHT450/9
Đường kính đầu vào tối đa (mm)	φ8	φ8	φ8
Đường kính đầu ra (mm)	φ1,2-4,0	φ1,5-4,0	φ2.1-4.0
Max.Die Không.	13	11	9
Tối đa. tốc độ đường truyền (m/s)	25	22	20
Cấu trúc cơ thể	đúc sắt
Kiểu truyền động	Bằng thiết bị mài có độ chính xác cao
Sửa tốc độ giới hạn Dia. (mm)	Sửa tốc độ giới hạn Dia. (mm)
Vẽ capstan	φ450
Công suất động cơ chính (KW)	Phủ vonfram
Sửa chữa động cơ giới hạn tốc độ (KW)	280
Loại bôi trơn	75
Loại bôi trơn	Ngâm
Thiết bị tùy chọn	1. Thiết bị ủ liên tục 450T 2. Cào cào gấp đôi 3. Máy cuộn 4、Tiếp nhận WS-1000

JCJX-17DHTB

Tốc độ vẽ nằm giữa máy vẽ dây tốc độ cao và tốc độ thấp. Nó được trang bị một thiết bị ủ liên tục, có thể thực hiện xử lý nhiệt trực tuyến trên dây trong quá trình kéo để loại bỏ độ cứng của sản phẩm và khôi phục độ dẻo của kim loại.

1. Hệ thống điều khiển căng thẳng tự động biến tần kép.

2. Khung chính thống nhất bằng gang 250, máy móc chính xác, không giật.

3. Capstan được xử lý bằng vonfram chống mài mòn.

4. Thích hợp cho máy ủ liên tục, máy cuốn có và không có trục và máy cuộn.

Loại máy	280/13DH	300/9DH	250/17DH	260/17D
Tối đa. Đường kính đầu vào (mm)	Φ3,5
Đường kính đầu ra (mm)	Φ0,65-2,80	Φ1,2-2,8	Φ0,4-1,6	Φ0,4-1,2
Tối đa. Chết Không.	13	9	17	17
Tối đa. Tốc độ đường truyền (m/phút)	2000	1200	1800	1200
Cấu trúc cơ thể	đúc sắt
Hệ số trượt của máy	20%	18%	20%	18%
Loại truyền động	280	300	250	260
Tốc độ cố định Capstan Dia. (mm)	Bằng thiết bị mài có độ chính xác cao			Theo chuỗi
Công suất động cơ tiếp nhận (KW)	11(15)			11
Loại bôi trơn	Ngâm hoàn toàn		Loại phun
Kích thước cuộn chỉ lên (mm)	Φ500/Φ630(Khoảng kính là Φ127mm) hoặc thay đổi theo yêu cầu
Thiết bị tùy chọn	1. Thiết bị ủ liên tục 2. Máy cuộn

Thiết bị ủ liên tục trực tuyến
loại	350T	250T/B	250T/Một
Cấu trúc máy	ngang	Dọc	Dọc
Đường kính bánh xe ủ (mm)	Φ350	Φ250	Φ250
Đường kính dây ủ (mm)	Φ0,8-Φ2,8	Φ0,6-Φ2,2	Φ0,4-Φ1,6
Loại bảo vệ ủ	Hơi nước hoặc Nitơ
điện áp ủ	0-65V(DC)	0-60V(DC)
Ủ hiện tại	0-2500A(DC)	0-(2000A,1500A,1200A)(DC)

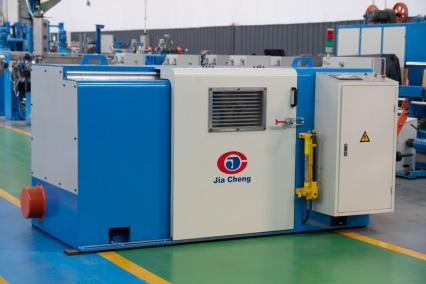

Máy xoắn đôi tự động JCJX-650P

Nó được điều chỉnh để xoắn dây đồng trần, dây mạ thiếc và dây sơn bóng, có hơn 7 sợi. Phanh từ, tự động phanh khi dây bị đứt, sử dụng loại ly hợp bột từ. (Đầu ra điều khiển PLC).

1. Đầu dò sử dụng thương hiệu INOVANCE, Vòng bi là thương hiệu nhập khẩu.

2. Động cơ thông qua thương hiệu hạng nhất quốc gia

3. Bật tắt điện áp thấp, phanh sử dụng thương hiệu cao cấp nhất trong và ngoài nước.

Loại máy	JCJX-300P	JCJX-500P	JCJX-500PB
sử dụng	Dùng để bó 7 dây đồng trần, dây thiếc, dây tráng men
Loại điều khiển	Điều khiển biến tần PLC HMI
Diện tích phần xoắn (mm2)	0,035-0,45	0,05-2,50	0,05-4,00
Đường kính dây đồng (mm)	Φ0,05-Φ0,25	Φ0,10-Φ0,45	Φ0,10-Φ0,52
Bước xoắn (mm)	2.00-17.17	6h30-50h40	6,30-80,5
Hướng xoắn	S hoặc Z
Căng thẳng tiếp nhận	Lực căng được điều khiển bằng ly hợp từ
Tốc độ trục chính tối đa (r/min)	3000	3000	2500
Loại di chuyển ngang	Ngang và khoảng cách có thể được điều chỉnh bằng cách mang ngang
Bôi trơn vòng bi	Bôi trơn núm vú bằng dầu nhiệt độ cao	Dầu bôi trơn mỏng, làm mát tuần hoàn
Loại xếp và dỡ suốt chỉ	Loại thủy lực
Tối đa. Cuộn Dia.	Φ300	Φ500	Φ500
Bộ phận dừng tự động	Tự động dừng khi đạt đến độ dài cài đặt và dây bị đứt bên trong và bên ngoài
phanh	Phanh từ
Công suất động cơ (kw)	4	5.5	5.5
Chiều cao trung tâm trục chính (mm)	630	700	700

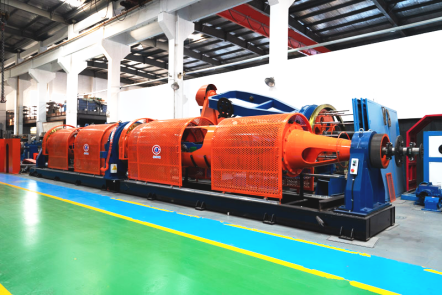

Máy uốn ống JCJX-500/1 6

Máy được sử dụng để làm dây đồng bện, dây nhôm lõi thép và dây thép. Nó cũng có thể được sử dụng để bện dây thép và dây cách điện.

Theo các mẫu khác nhau, có thể chọn đường kính ngoài xoắn tối đa: 12 mm và 15m. Theo các mẫu khác nhau, phạm vi bước xoắn là 20~181, 20~331, 36~274

1. Vận hành thuận tiện, điều khiển biến tần PLC HMI.

2. Chi phí thấp và hiệu quả cao.

3. Tốc độ cao, dung lượng cao.

4. Máy này được sử dụng để làm dây đồng bện, dây nhôm lõi thép và dây thép. Nó cũng có thể được sử dụng để bện dây thép và dây cách điện.

Loại máy	loại 400	loại 500	loại 630
Đường kính dây đồng đơn	Ø1.0-2.5mm	Ø 1,3-4,5mm
Đường kính dây thép đơn	Ø1,5-3,0	Ø1,3-3,5mm
Đường kính dây nhôm đơn	Ø1,5-4,0mm	Ø1,8-5mm
Đường kính bị mắc kẹt tối đa.	12mm	15mm
Phạm vi cao độ	20-181mm	20-331mm	36-274mm
Tốc độ quay ống	700r/phút	Loại ổ trục lớn 600r/phút	Loại ổ trục lớn 500r/phút
Tốc độ quay ống	700r/phút	Bánh xe hỗ trợ 500r/phút	Bánh xe hỗ trợ 350r/phút
Đường kính bánh xe kéo	Ø800 400mm	Ø1250mm	Ø1250mm
Cuộn chỉ thanh toán bên trong sợi dây	400mm	500mm	630mm
Kích thước cuộn chỉ lên	PN800-1250mm	PN800-1600mm	PN1200-2000mm

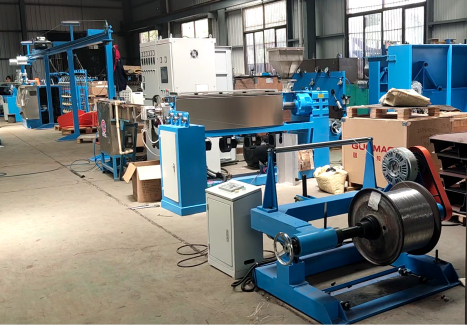

Máy đùn JCJX-70 35

Thiết kế vít chính xác, bền bỉ, không nhớt, không bong tróc crom, đổi màu nhanh, công suất cao, chất lượng cao, độ đồng tâm của dây trên 90%, độ chính xác cao ±0,03. Với màn hình cảm ứng điều khiển PLC, thao tác dễ dàng, đồng nhất hơn.

1. Cách sử dụng: nó được sử dụng để cách điện cáp bằng PVC, LDPE,NYLON,TPU.

2. Dây chuyền sản xuất bao gồm: thanh toán, máy chính, tủ chính, máng cố định, lực kéo, bốc dỡ.

3. Các bộ phận tùy chọn: sâu bướm, máy lấp lánh, máy đo laser kiểm tra đường kính, vít LSZH, loại cổng lấy và trả, loại lấy và trả hết trục cuối.

loại	JCJX-30	JCJX-40	JCJX-50	JCJX-60	JCJX-70	JCJX-80	JCJX-90
Đường kính vít (mm)	Ø30	Ø40	Ø50	Ø60	Ø70	Ø80	Ø90
Tỷ lệ L/D trục vít	25:1	25:1	25:1	25:1	25:1	25:1	25:1
Công suất đùn (kg/h) PVC	25	40	80	100	130	200	240
Công suất đùn (kg/h) LDPE	16	20	40	53	86	122	133
Công suất đùn (kg/h) PP	13	17	34	41	68	96	124
Công suất động cơ chính	5.5	7.5	11	18.5	22-37	30-55	37-75
Tổng công suất	21	24	28	42	50	65	75-113
Đường kính hoàn thiện (mm)	0,2-1	0,4-3	0,8-5	1-8	2-12	3-25	5-35
Kích thước cuộn thanh toán (mm)	300/400	300/500	400/630	500/630	500/630	500/630	630/800
Sức mạnh thanh toán	2.2	3.7	3.7	3.7	3.7	5,5/7,5	7,5/11
Loại đơn vị vận chuyển	Capastan	Capastan	Capastan	Capastan	Capastan	Capastan sâu bướm	Capastan sâu bướm
Đơn vị vận chuyển	1.5	2.2	2.2	3.7	3.7	5.5	5.5
Chiều dài tích lũy (m)	220	220	220	220	220	220	220
Kích thước cuộn chỉ lên (mm)	400/500	400/630	400/630	500/630	630/800	800/1000	630/1250
Sức mạnh tiếp nhận	2.2	2.2	2.2	2.2	3.7	3.7	5.5
Tốc độ đường truyền (m/phút)	10-650	10-650	10-650	10-650	10-500	10-350	10-250
Kích thước (m) (LWH)	201.52.1	201.62.1	201.72.1	202.52.1	252.52.1	253.22.1	303.62.1
Trọng lượng (T)	5	6	8	8	8.5	7-9	12-9

Máy cuộn JCJX-630/1250

Nó chủ yếu được sử dụng để cuộn các cuộn dây hoặc cáp dài thành cuộn để thuận tiện cho việc đóng gói, vận chuyển và sử dụng sau này.

tính năng:

1. Lực căng tự động có thể điều khiển bộ phận trả sợi, dây được bố trí hoàn hảo trên suốt chỉ.;

2. Áp dụng thiết lập thanh toán tự động, dây thanh toán theo thứ tự.

3. Nói chung, hiệu quả cao, sản xuất 700 trong 8 giờ, tăng gấp ba lần.

người mẫu	Φ630mm	Φ1250mm	Φ1250-Φ1600mm
Phạm vi dây có thể áp dụng	0,5-6mm2	10-70mm2	10-240mm2
Lực căng ngang	Tự động
Tốc độ động cơ chính	0-600 vòng/phút	0-300 vòng/phút	0-300 vòng/phút
Đang tải loại cuộn chỉ	Loại đòn bẩy	Loại điện	Loại điện
Mô hình trả tiền bibbin	Φ400-630mm	Φ800-1250mm	Φ1000-1600mm
Mô hình khai thác	Bên ngoài Đường kính .<320mm Đường kính trong. 120mm Chiều rộng30-100mm	Bên ngoài Dia.<600mm Đường kính trong. 200300mm Chiều rộng60-150mm 150-200mm	50-250
quyền lực	2,2kw	3kw	4kw
Cấu trúc bộ đếm đồng hồ	loại of wheel pressure	Loại bánh đôi với áp suất không khí	Bánh xe đôi gõ với áp suất không khí
loại cảm ứng/ Độ chính xác của phép đo	Bộ mã hóa quay/0,5%	Bộ mã hóa quay/0,5%	Bộ mã hóa quay/0,5%
