Có tổng cộng bốn dây chuyền sản xuất và chi tiết như sau:
1. Máy đùn silicon JCJX-65 Đùn dây lõi
2. Máy xoắn đơn công xôn JCJX-1000 Xoắn lõi dây
3. Máy đùn JCJX-80 Đùn vỏ bọc
4. Máy cuộn JCJX-1250 cuộn

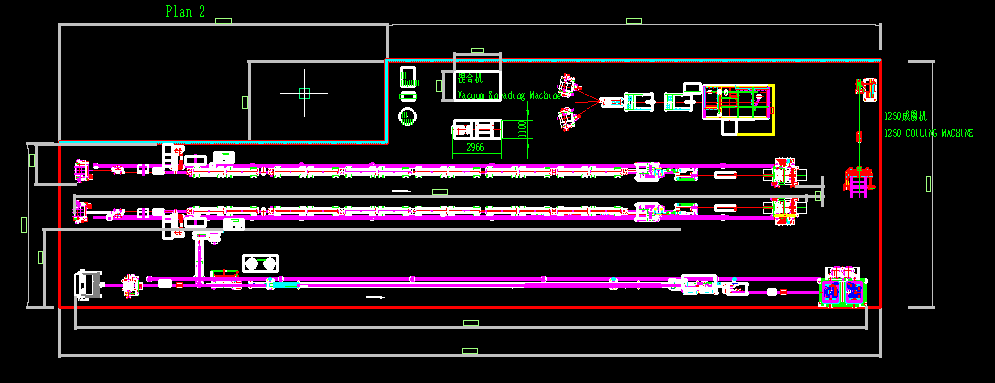

Bản vẽ quy hoạch nhà máy của khách hàng
Jiangsu Jia Cheng Technology Co., Ltd. đã cam kết phát triển ngành thiết bị sản xuất cáp kể từ khi thành lập vào năm 1990. Chúng tôi là một công ty chuyên nghiệp sản xuất nhiều loại thiết bị sản xuất dây và cáp như máy kéo dây, máy xoắn, máy đùn, máy cuộn và quấn, máy bện, máy ủ và đóng hộp cũng như các máy làm dây và cáp liên quan khác.

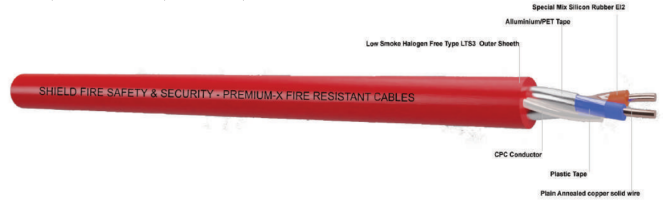

Vừa qua, công ty chúng tôi đã đạt được thỏa thuận hợp tác thành công với một khách hàng tại Các Tiểu vương quốc Ả Rập Thống nhất và đưa ra kế hoạch hoàn chỉnh về sản xuất dây chuyền sản xuất cáp chống cháy 2 lõi 1,5-2,5 mét vuông. Trong quá trình chấp nhận, khách hàng đã đánh giá cao hiệu suất cơ khí, chất lượng và các dịch vụ hậu mãi khác nhau của công ty chúng tôi và mong muốn được hợp tác hơn nữa với Jia Cheng Technology trong tương lai.

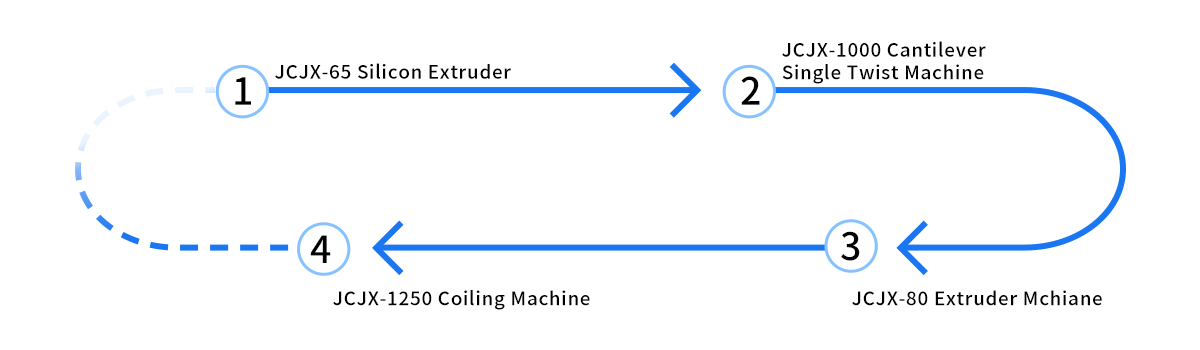

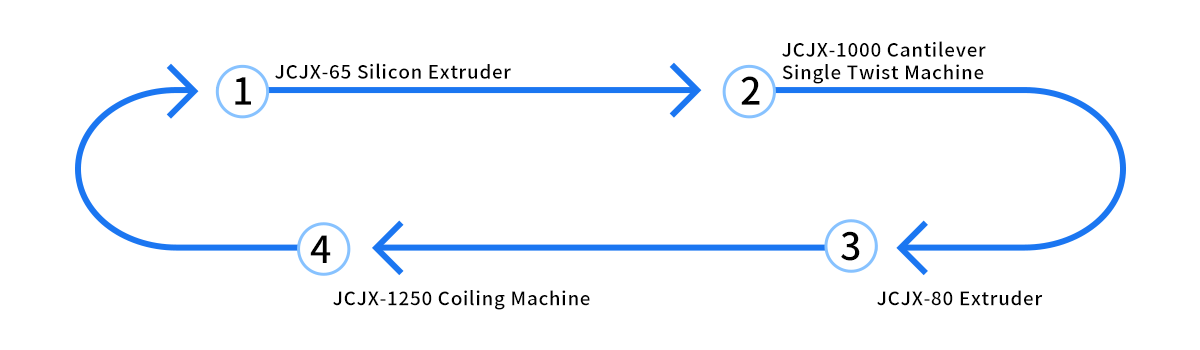

Quy trình dây chuyền sản xuất:
Toàn bộ bản đồ quy hoạch

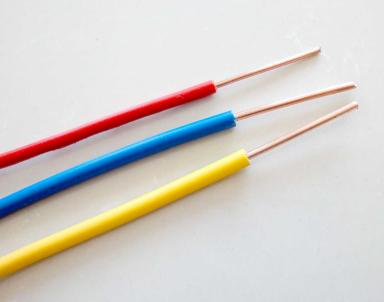

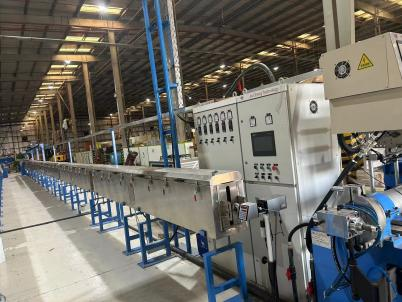

Máy đùn silicon JCJX-65
Áp dụng cho tất cả các loại cáp cao su silicon nhiệt độ cao và vỏ bọc nhiệt độ cao.
1. Thông số điều khiển, điều chỉnh và giám sát màn hình cảm ứng PLC của toàn bộ dây chuyền sản xuất.
2. Cao su silicon sử dụng vít và thùng, đầu chữ thập và khuôn để ngăn chặn quá trình lưu hóa bên trong.
3. Cao su silicon dùng để tránh điều chỉnh đầu khuôn, hệ thống làm mát bằng nước điều khiển tự động hoặc điều khiển bằng tay.
4. Với hệ thống phản hồi kiểm tra chính xác để đảm bảo đường kính dây chính xác để giảm chi phí.
| người mẫu | JCJX-45 | JCJX-70 | JCJX-90 | JCJX-120 |
| Công suất máy chính (kw) | 11 | 22 | 37 | 45 |
| Công suất đùn (kg/h) | 30 | 80 | 135 | 260 |
| Đường kính vít (mm) | φ45 | Φ70 | φ90 | φ120 |
| Tỷ lệ L/D trục vít | 12:1 | 14:1 | 14:1 | 14:1 |
| Kích thước suốt chỉ thanh toán (mm) | φ300-400 | Φ400-630 | φ400-630 | φ1000-1200 |
| Kích thước dây dẫn (mm) | φ0,2-3,0 | Φ1,5-6,0 | φ2.1-10 | φ5.0-15 |
| Kích thước cáp đã hoàn thành (mm) | φ0,8-5,0 | Φ1,8-8,0 | φ3.0-12 | φ8.0-20 |
| Chiều dài bể lưu hóa (m) | 12 | 16 | 24 | 24 |
| Sức mạnh sưởi ấm | Đoạn 36kw | Đoạn 48kw | Đoạn 72kw | Đoạn 84kw |
| Động cơ kéo (kw) | 2.2 | 4 | 7.5 | 11 |
| Tốc độ sản xuất (m/phút) | 10-200 | 10-200 | 4-40 | 4-40 |
| Kích thước cuộn chỉ lên (mm) | Φ400-500 | Φ400-630 | φ1250-1600 | φ1250-2000 |

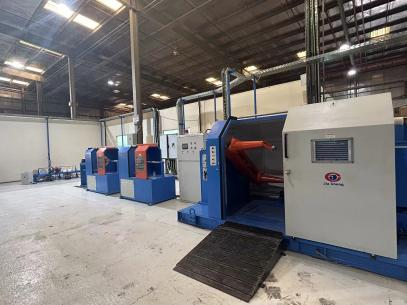

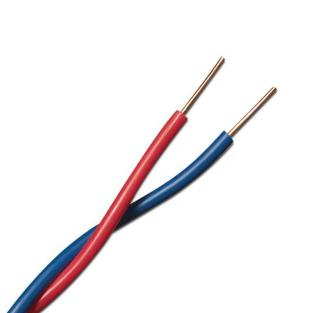

Máy xoắn đơn công xôn JCJX-1000
Nó được sử dụng cho tất cả các loại cáp và bọc và cũng được sử dụng cho tất cả các loại dây dẫn mềm và cáp máy tính, cáp điều khiển cáp cao su như KVVRP, KVVR, RVV, KVV.
1) Ổn định hơn, hiệu quả sản xuất cao, độ ồn thấp và dễ vận hành.
2) Nó có thể xoắn cả cáp và dây đồng.
3) Xoắn và quấn cùng một lúc.
| người mẫu | JCJX-630 | JCJX-800 | JCJX-1000 | JCJX-1250 |
| Đường kính suốt chỉ hoàn trả (mm) | Φ400-Φ500-Φ630 |
| Đường kính cuộn suốt (mm) | Φ630 | Φ800 | Φ1000 | Φ1250 |
| Đường kính dây áp dụng (mm) | Φ0,6-3,0 | Φ1.0-5.0 |
| Công suất động cơ chính (kw) | 11 | 15 | 15 | 20 |
| Tối đa. đường kính bố trí (mm) | Φ15 | Φ20 | Φ25 | Φ30 |
| Bước xoắn (mm) | 20-200 | 30-300 | 30-350 | 30-350 |
| Số vòng quay (r/min) | 1000 | 800 | 600 | 550 |
| Căng thẳng tiếp nhận | Căng thẳng khí nén |
| Kiểu di chuyển ngang | Điều chỉnh vô cấp, theo tốc độ quay suốt chỉ và chuyển động tịnh tiến |
| Khoảng cách di chuyển (mm) | 2-12 | 3-20 | 3-30 | 3-30 |
| Hướng xoắn | Chỉ định miễn phí hướng S hoặc Z |
| Kiểu gói | Quấn dây ở giữa hoặc quấn bên |

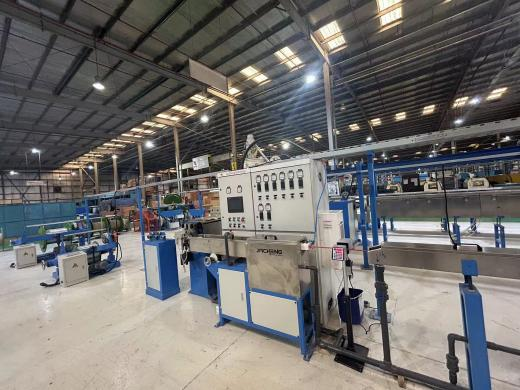

Máy đùn JCJX-80
Nó được sử dụng để cách điện dây và cáp bằng PVC, LDPE, NYLON, TPU. Ngoài ra, nó có thể là thiết bị có thanh trượt đồng đùn ba lớp và hai lớp.
1. Dây chuyền sản xuất bao gồm: thanh toán, máy chính, tủ chính, máng cố định, máng di động, ắc quy, lực kéo, thiết bị kiểm tra tia lửa.
2. Các bộ phận tùy chọn: thanh toán chủ động, bộ gia nhiệt trước, máy bột, máy đo laze kiểm tra đường kính, vít LSZH, máy cuốn cuộn và quấn cuộn đơn và kép.
3. Tính năng: vít thiết kế chính xác, bền, không nhầy, không bong tróc chrome, đổi màu nhanh, công suất cao, chất lượng cao, độ đồng tâm của dây lớn hơn 90%, với độ chính xác cao ± 0,03. Với màn hình cảm ứng điều khiển PLC, vận hành dễ dàng, đồng nhất hơn.
| Loại | JCJX-30 | JCJX-40 | JCJX-50 | JCJX-60 | JCJX-70 | JCJX-80 | JCJX-90 |
| Đường kính vít (mm) | Ø30 | Ø40 | Ø50 | Ø60 | Ø70 | Ø80 | Ø90 |
| Tỷ lệ L/D trục vít | 25:1 | 25:1 | 25:1 | 25:1 | 25:1 | 25:1 | 25:1 |
| Công suất đùn (kg/h) PVC | 25 | 40 | 80 | 100 | 130 | 200 | 240 |
| Công suất đùn (kg/h) LDPE | 16 | 20 | 40 | 53 | 86 | 122 | 133 |
| Công suất đùn (kg/h) PP | 13 | 17 | 34 | 41 | 68 | 96 | 124 |
| Công suất động cơ chính | 5.5 | 7.5 | 11 | 18.5 | 22-37 | 30-55 | 37-75 |
| Tổng công suất | 21 | 24 | 28 | 42 | 50 | 65 | 75-113 |
| Đường kính hoàn thiện (mm) | 0,2-1 | 0,4-3 | 0,8-5 | 1-8 | 2-12 | 3-25 | 5-35 |
| Kích thước cuộn thanh toán (mm) | 300/400 | 300/500 | 400/630 | 500/630 | 500/630 | 500/630 | 630/800 |
| Sức mạnh thanh toán | 2.2 | 3.7 | 3.7 | 3.7 | 3.7 | 5,5/7,5 | 7,5/11 |
| Loại đơn vị vận chuyển | Capastan | Capastan | Capastan | Capastan | Capastan | Capastan sâu bướm | Capastan sâu bướm |
| Đơn vị vận chuyển | 1.5 | 2.2 | 2.2 | 3.7 | 3.7 | 5.5 | 5.5 |
| Chiều dài tích lũy (m) | 220 | 220 | 220 | 220 | 220 | 220 | 220 |
| Kích thước cuộn chỉ lên (mm) | 400/500 | 400/630 | 400/630 | 500/630 | 630/800 | 800/1000 | 630/1250 |
| Sức mạnh tiếp nhận | 2.2 | 2.2 | 2.2 | 2.2 | 3.7 | 3.7 | 5.5 |
| Tốc độ đường truyền (m/phút) | 10-650 | 10-650 | 10-650 | 10-650 | 10-500 | 10-350 | 10-250 |
| Kích thước (m) (L*W*H) | 20*1.5*2.1 | 20*1.6*2.1 | 20*1.7*2.1 | 20*2.5*2.1 | 25*2.5*2.1 | 25*3.2*2.1 | 30*3.6*2.1 |
| Trọng lượng (T) | 5 | 6 | 8 | 8 | 8.5 | 7-9 | 12-9 |

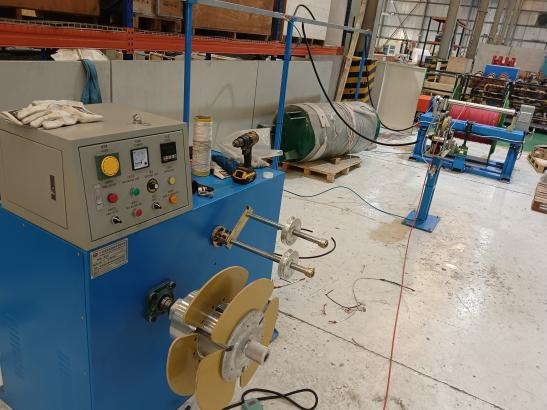

Máy cuộn JCJX-1250
Nó chủ yếu được sử dụng để cuộn các cuộn dây hoặc cáp dài thành cuộn để thuận tiện cho việc đóng gói, vận chuyển và sử dụng sau này.
tính năng:
1. Lực căng tự động có thể điều khiển bộ phận trả sợi, dây được bố trí hoàn hảo trên suốt chỉ.;
2. Áp dụng thiết lập thanh toán tự động, dây thanh toán theo thứ tự.
3. Nói chung, hiệu quả cao tạo ra 700 trong 8 giờ, tăng gấp ba lần.
| người mẫu | Φ630mm | Φ1250mm | Φ1250-Φ1600mm |
| Phạm vi dây có thể áp dụng | 0,5-6mm2 | 10-70mm2 | 10-240mm2 |
| Lực căng ngang | Tự động |
| Tốc độ động cơ chính | 0-600 vòng/phút | 0-300 vòng/phút | 0-300 vòng/phút |
| Đang tải loại cuộn chỉ | Loại đòn bẩy | Loại điện | Loại điện |
| Mô hình trả tiền bibbin | Φ400-630mm | Φ800-1250mm | Φ1000-1600mm |
| Mô hình khai thác | Bên ngoài Đường kính .<320mm Đường kính trong. 120mm Chiều rộng30-100mm | Bên ngoài Dia.<600mm Đường kính trong. 200300mm Chiều rộng60-150mm 150-200mm | 50-250 |
| quyền lực | 2,2kw | 3kw | 4kw |
| Cấu trúc bộ đếm đồng hồ | Loại of wheel pressure | Loại bánh đôi với áp suất không khí | Bánh xe đôi gõ với áp suất không khí |
| loại cảm ứng/ Độ chính xác của phép đo | Bộ mã hóa quay/0,5% | Bộ mã hóa quay/0,5% | Bộ mã hóa quay/0,5% |
