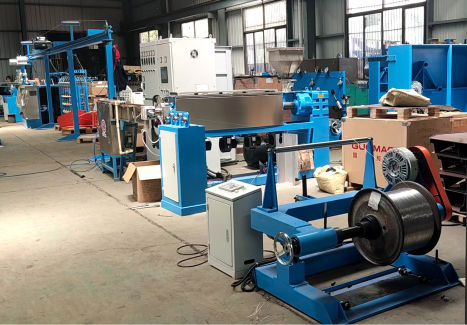

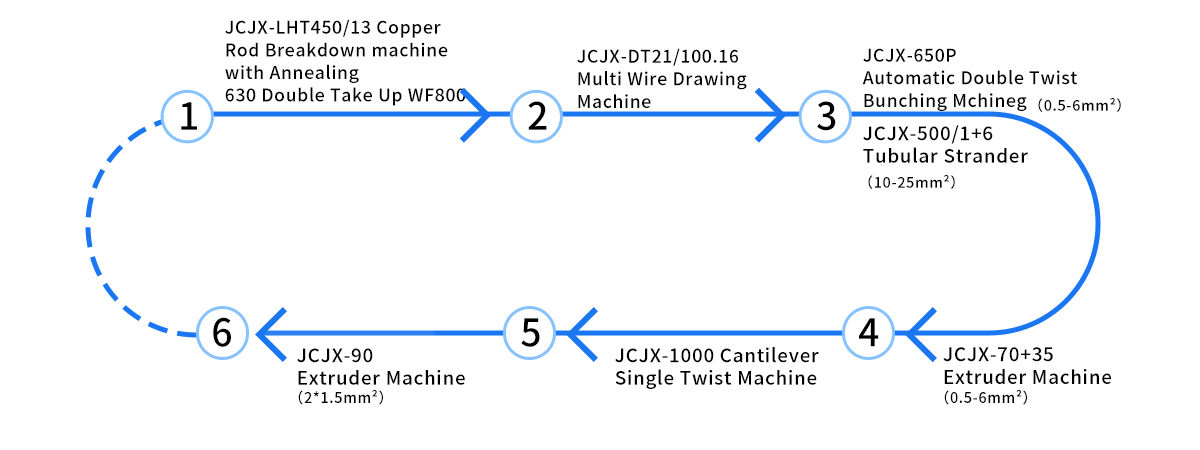

Thiết kế tổng thể của thiết bị như sau:
1. Máy bẻ thanh đồng LHT450/13 có ủ Dây từ dây đồng 8mm đến 1,2-3,5mm
2. Máy kéo dây đa năng JCJX-DT21/100.16 Sản xuất dây mảnh 0,15-0,5mm
3. Máy xoắn đôi tự động JCJX-650P Xoay dây 19-84 để tạo ra dây dẫn xoắn mềm có diện tích 0,5-6 mm² mét vuông
4. Máy đùn JCJX-70 35 Đùn cách điện cho dây vuông 0,5-6
5. Máy xoắn đơn JCJX-1000Cantilever Dây cách điện 2-5 lõi
6. Máy đùn JCJX-90 Cung cấp vỏ bảo vệ cho cáp 2-5 lõi và dây dẹt 2 * 1,5mm2

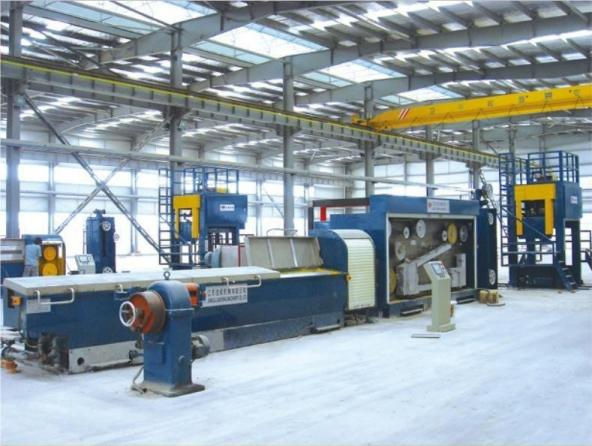

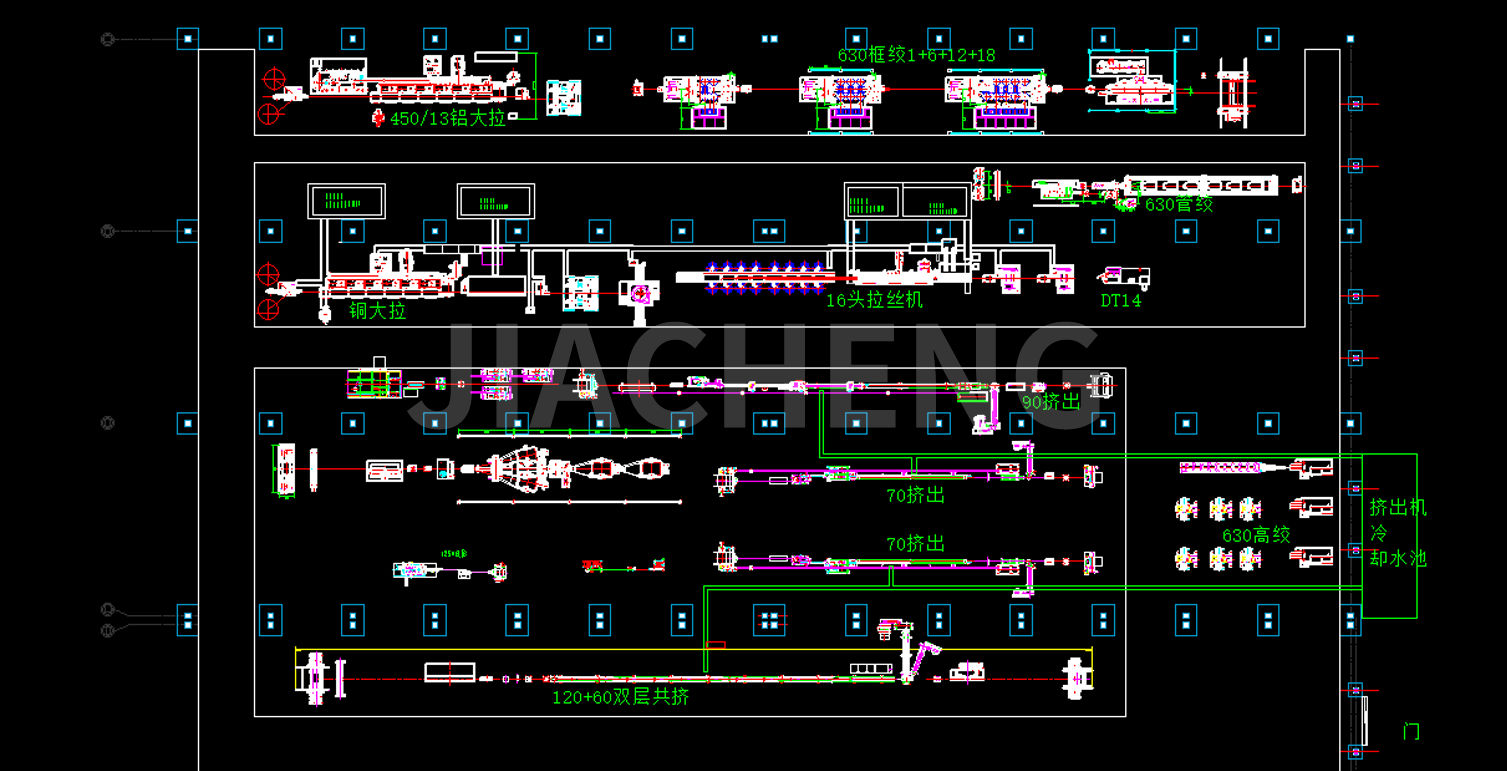

Bản vẽ quy hoạch nhà máy của khách hàng:
(1) Máy phân hủy thanh đồng LHT450/13 có ủ

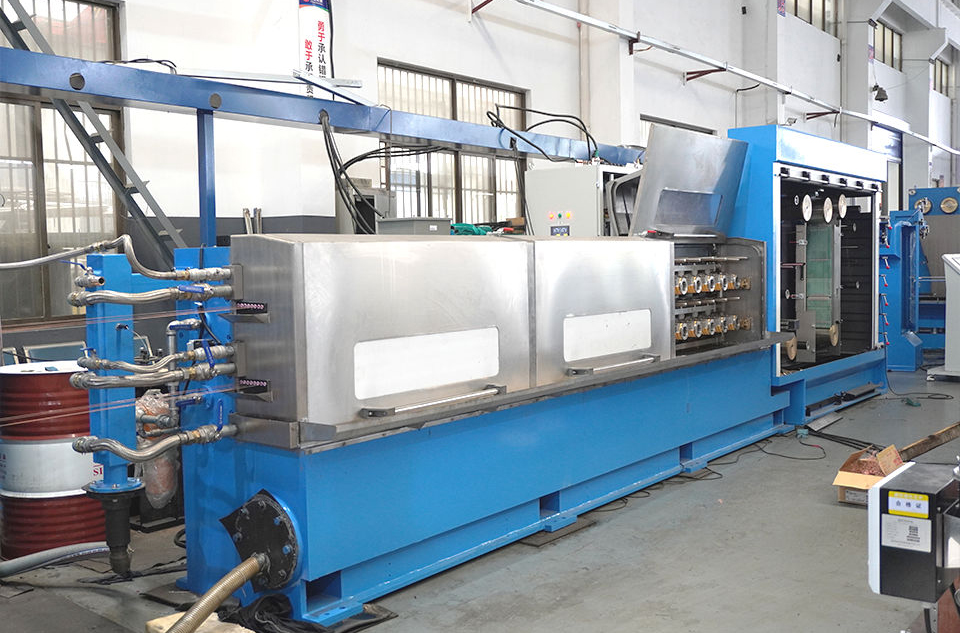

Máy bẻ thanh đồng tốc độ cao JCJX-LHT450/13 dùng để rút thanh đồng thông thường∮8mm thành dây đồng mềm∮1.2-3.5mm. Các trục vẽ được sắp xếp thành một đường thẳng để có thể làm việc liên tục với tốc độ vẽ cao. Các bộ phận cơ khí và điều khiển điện khớp với nhau và dễ vận hành, thay đổi khuôn mà không cần tạm dừng và tự động thay đổi ống cuộn. Máy này có các tính năng vận hành dễ dàng, hiệu quả cao và sản phẩm chất lượng tốt.
| Loại máy | LHT450/13 | LHT450/11 | LHT450/9 |
| Đường kính đầu vào tối đa (mm) | φ8 | φ8 | φ8 |
| Đường kính đầu ra (mm) | φ1,2-4,0 | φ1,5-4,0 | φ2.1-4.0 |
| Max.Die Không. | 13 | 11 | 9 |
| Tối đa. tốc độ đường truyền (m/s) | 25 | 22 | 20 |
| Cấu trúc cơ thể | đúc sắt |
| Kiểu truyền động | Bằng thiết bị mài có độ chính xác cao |
| Sửa tốc độ giới hạn Dia.(mm) | Sửa tốc độ giới hạn Dia.(mm) |
| Vẽ capstan | φ450 |
| Công suất động cơ chính (KW) | Được phủ bởi vonfram |
| Sửa chữa động cơ giới hạn tốc độ (KW) | 280 |
| Loại bôi trơn | 75 |
| Loại bôi trơn | Ngâm |
| Thiết bị tùy chọn | 1. Thiết bị ủ liên tục 450T 2. Cào đôi 3. Máy cuộn 4、Tiếp nhận WS-1000 |
| Thiết bị ủ liên tục trực tuyến |
| Loại máy | 450T | 450TB |
| Ủ Dây Dia. (mm) | Ø1,2-3,5 | Ø1.2-4.2 |
| Ủ Điện áp(V) | 0-60 | 0-60 |
| Ủ dòng điện(A) | 0-6000A (DC) | 0-5000A (AC) |
| Tối đa. Tốc độ ủ (m/s) | 25 |

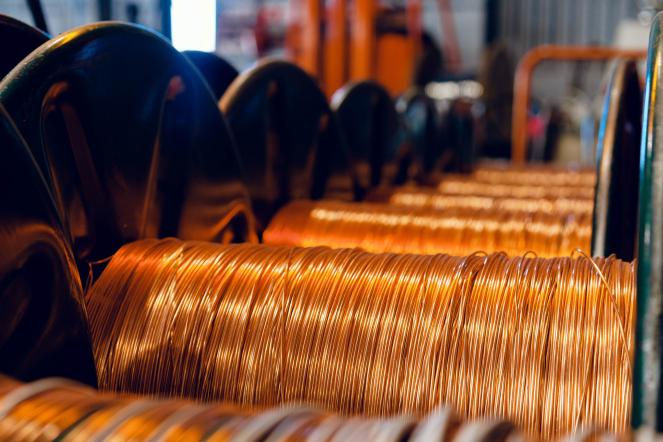

(2) Máy kéo nhiều dây JCJX-DT21/100.16
Một trong những ưu điểm chính của máy vẽ nhiều dây là năng suất cao. Bằng cách vẽ nhiều dây cùng lúc, máy tăng sản lượng đáng kể so với máy vẽ dây đơn truyền thống. Máy kéo nhiều dây rất linh hoạt và có thể xử lý nhiều loại thanh kim loại và bó dây khác nhau, bao gồm đồng, nhôm và hợp kim của chúng.
Đường kính đầu ra: Sản xuất dây mảnh 0,15-0,5mm
| Loại máy | DT18/120.4 | DT24/100.16 | DT24/100.20 |
| Vẽ dây số | 4 dây | 16 dây | 20 dây |
| Tối đa. Chết Không. | 18 | 24 | 24 |
| Tối đa. Đường kính đầu vào (mm) | Ø1,85 | Ø2.6 | Ø2.6 |
| Đường kính đầu ra (mm) | Ø0,25- Ø0,7 | Ø0,16- Ø0,4 | Ø0,16- Ø0,4 |
| Vẽ Capstan Dia.(mm) | Ø120 | Ø100 | Ø100 |
| Tối đa. Tốc độ vẽ (m/s) | 25 | 30 | 30 |

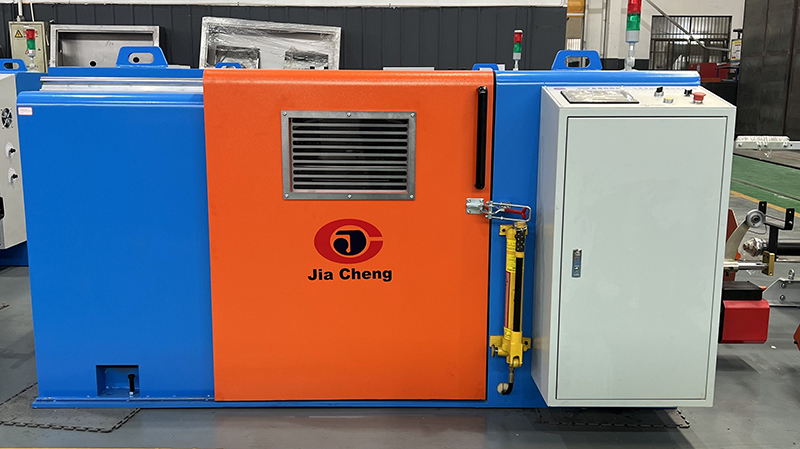

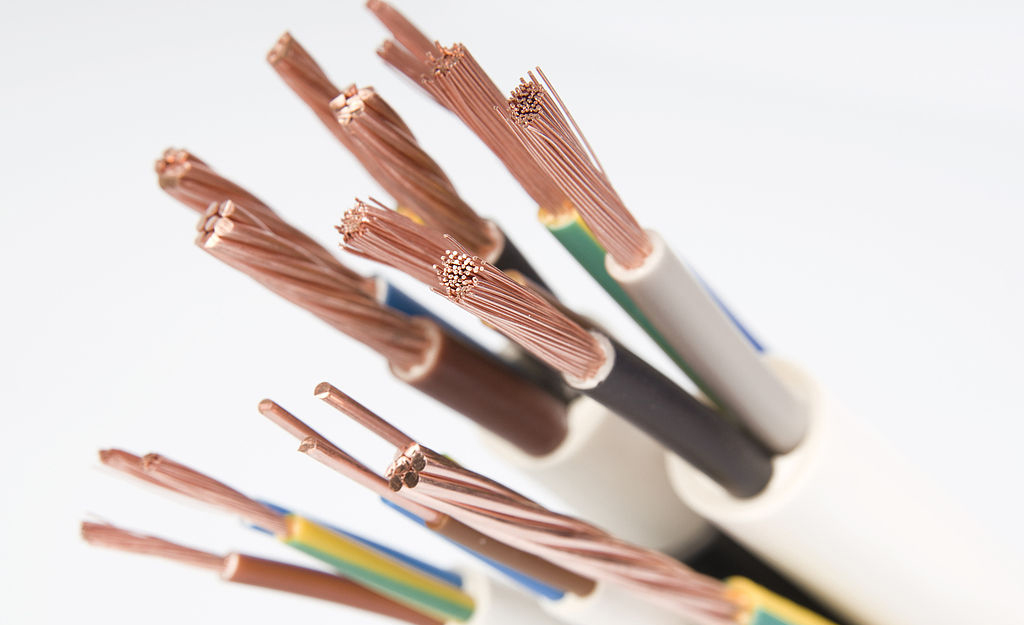

(3) Máy bó xoắn đôi tự động JCJX-650P
Nó thích ứng để xoắn dây đồng trần, dây mạ thiếc và dây sơn bóng có hơn 7 sợi, Phanh từ, phanh tự động khi đứt dây, lực căng sử dụng loại ly hợp bột từ. (Đầu ra điều khiển PLC)
| Loại máy | JCJX-650P | JCJX-800P | JCJX-1000 |
| sử dụng | Dùng để bó 7 dây đồng trần, dây thiếc, dây tráng men |
| Loại điều khiển | Điều khiển biến tần PLC HMI |
| Diện tích phần xoắn (mm2) | 0,18-6,00 | 2,5-16,00 | 8.00-20.00 |
| Đường kính dây đồng (mm) | Φ0,18-Φ1,00 | Φ0,50-Φ1,20 | Φ0,72-Φ6,0 |
| Bước xoắn (mm) | 11.61-99.04 | 22,51-152,32 | 22,73-173,66 |
| Hướng xoắn | S hoặc Z |
| Căng thẳng tiếp nhận | Lực căng được điều khiển bằng ly hợp từ |
| Tốc độ trục chính tối đa (r/min) | 2000 | 1200 | 800 |
| Kiểu di chuyển ngang | Ngang và khoảng cách có thể được điều chỉnh bằng cách mang ngang |
| Bôi trơn vòng bi | Dầu bôi trơn mỏng, làm mát tuần hoàn | Bôi trơn núm vú bằng dầu nhiệt độ cao | Bôi trơn núm vú bằng dầu nhiệt độ cao |
| Loại xếp và dỡ suốt chỉ | Loại thủy lực |
| Tối đa. Cuộn Dia. | Φ630 | Φ800 | Φ1000 |
| Bộ phận dừng tự động | Tự động dừng khi đạt đến độ dài cài đặt và dây bị đứt bên trong và bên ngoài |
| phanh | Phanh từ |
| Công suất động cơ (kw) | 7.5 | 11 | 22 |
| Chiều cao trung tâm trục chính (mm) | 850 | 900 | 1100 |

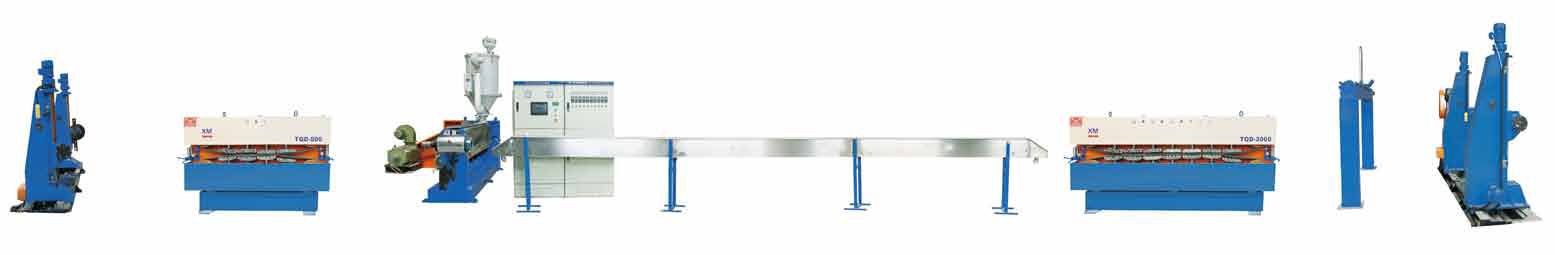

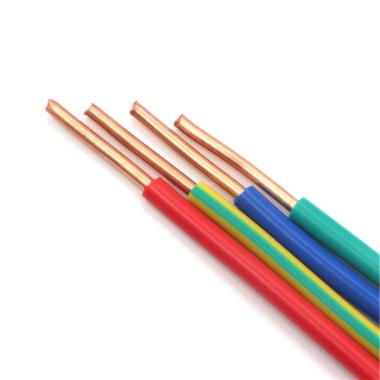

(4) Máy đùn JCJX-70 35
Thiết kế vít chính xác, bền bỉ, không nhớt, không bong tróc crom, đổi màu nhanh, công suất cao, chất lượng cao, độ đồng tâm của dây trên 90%, độ chính xác cao ±0,03. Với màn hình cảm ứng điều khiển PLC, thao tác dễ dàng, đồng nhất hơn.
1. Cách sử dụng: nó được sử dụng để cách điện cáp bằng PVC, LDPE,NYLON,TPU.
2. Dây chuyền sản xuất bao gồm: thanh toán, máy chính, tủ chính, máng cố định, lực kéo, bốc dỡ.
3. Các bộ phận tùy chọn: sâu bướm, máy lấp lánh, máy đo laser kiểm tra đường kính, vít LSZH, loại cổng lấy và trả, loại lấy và trả hết trục cuối.
| Loại | JCJX-30 | JCJX-40 | JCJX-50 | JCJX-60 | JCJX-70 | JCJX-80 | JCJX-90 |
| Đường kính vít (mm) | Ø30 | Ø40 | Ø50 | Ø60 | Ø70 | Ø80 | Ø90 |
| Tỷ lệ L/D trục vít | 25:1 | 25:1 | 25:1 | 25:1 | 25:1 | 25:1 | 25:1 |
| Công suất đùn (kg/h) PVC | 25 | 40 | 80 | 100 | 130 | 200 | 240 |
| Công suất đùn (kg/h) LDPE | 16 | 20 | 40 | 53 | 86 | 122 | 133 |
| Công suất đùn (kg/h) PP | 13 | 17 | 34 | 41 | 68 | 96 | 124 |
| Công suất động cơ chính | 5.5 | 7.5 | 11 | 18.5 | 22-37 | 30-55 | 37-75 |
| Tổng công suất | 21 | 24 | 28 | 42 | 50 | 65 | 75-113 |
| Đường kính hoàn thiện (mm) | 0,2-1 | 0,4-3 | 0,8-5 | 1-8 | 2-12 | 3-25 | 5-35 |
| Kích thước cuộn thanh toán (mm) | 300/400 | 300/500 | 400/630 | 500/630 | 500/630 | 500/630 | 630/800 |
| Sức mạnh thanh toán | 2.2 | 3.7 | 3.7 | 3.7 | 3.7 | 5,5/7,5 | 7,5/11 |
| Loại đơn vị vận chuyển | Capastan | Capastan | Capastan | Capastan | Capastan | Capastan sâu bướm | Capastan sâu bướm |
| Đơn vị vận chuyển | 1.5 | 2.2 | 2.2 | 3.7 | 3.7 | 5.5 | 5.5 |
| Chiều dài tích lũy (m) | 220 | 220 | 220 | 220 | 220 | 220 | 220 |
| Kích thước cuộn chỉ lên (mm) | 400/500 | 400/630 | 400/630 | 500/630 | 630/800 | 800/1000 | 630/1250 |
| Sức mạnh tiếp nhận | 2.2 | 2.2 | 2.2 | 2.2 | 3.7 | 3.7 | 5.5 |
| Tốc độ đường truyền (m/phút) | 10-650 | 10-650 | 10-650 | 10-650 | 10-500 | 10-350 | 10-250 |
| Kích thước (m) (L*W*H) | 20*1.5*2.1 | 20*1.6*2.1 | 20*1.7*2.1 | 20*2.5*2.1 | 25*2.5*2.1 | 25*3.2*2.1 | 30*3.6*2.1 |
| Trọng lượng (T) | 5 | 6 | 8 | 8 | 8.5 | 7-9 | 12-9 |

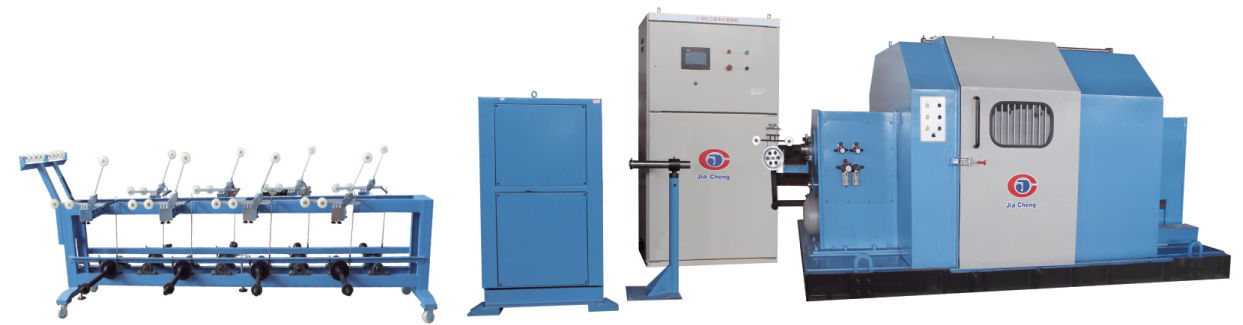

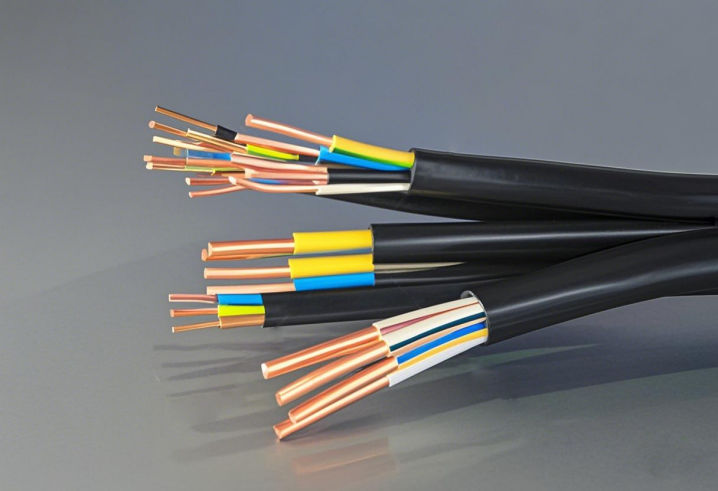

(5) Máy xoắn đơn JCJX-1000Cantilever
Nó phù hợp với tất cả các loại cáp dữ liệu, cáp truyền thông, cáp xoắn đặc biệt, đồng thời hoàn thành việc quấn trung tâm và quấn bên.
| người mẫu | JCJX-630 | JCJX-800 | JCJX-1000 | JCJX-1250 |
| Đường kính suốt chỉ hoàn trả (mm) | Φ400-Φ500-Φ630 |
| Đường kính cuộn suốt (mm) | Φ630 | Φ800 | Φ1000 | Φ1250 |
| Đường kính dây áp dụng (mm) | Φ0,6-3,0 | Φ1.0-5.0 |
| Công suất động cơ chính (kw) | 11 | 15 | 15 | 20 |
| Tối đa. đường kính bố trí (mm) | Φ15 | Φ20 | Φ25 | Φ30 |
| Bước xoắn (mm) | 20-200 | 30-300 | 30-350 | 30-350 |
| Số vòng quay (r/min) | 1000 | 800 | 600 | 550 |
| Căng thẳng tiếp nhận | Căng thẳng khí nén |
| Kiểu di chuyển ngang | Điều chỉnh vô cấp, theo tốc độ quay suốt chỉ và chuyển động tịnh tiến |
| Khoảng cách di chuyển (mm) | 2-12 | 3-20 | 3-30 | 3-30 |
| Hướng xoắn | S hoặc Z Direction free designation |
| Kiểu gói | Quấn dây ở giữa hoặc quấn bên |

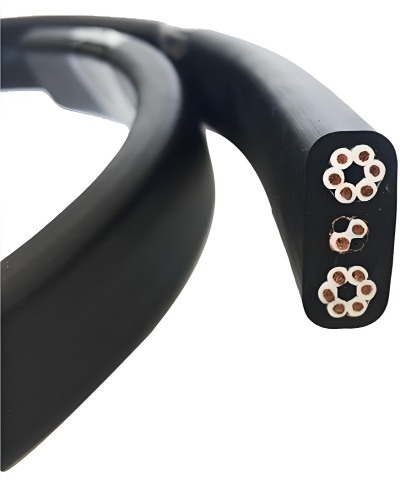

(6) Máy đùn JCJX-90
Phạm vi ứng dụng: áp dụng cho sản xuất cáp cách điện PVC, cung cấp vỏ bảo vệ cho cáp 2-5 lõi và dây dẹt 2 * 1,5mm2
| Loại | JCJX-30 | JCJX-40 | JCJX-50 | JCJX-60 | JCJX-70 | JCJX-80 | JCJX-90 |
| Đường kính vít (mm) | Ø30 | Ø40 | Ø50 | Ø60 | Ø70 | Ø80 | Ø90 |
| Tỷ lệ L/D trục vít | 25:1 | 25:1 | 25:1 | 25:1 | 25:1 | 25:1 | 25:1 |
| Công suất đùn (kg/h) PVC | 25 | 40 | 80 | 100 | 130 | 200 | 240 |
| Công suất đùn (kg/h) LDPE | 16 | 20 | 40 | 53 | 86 | 122 | 133 |
| Công suất đùn (kg/h) PP | 13 | 17 | 34 | 41 | 68 | 96 | 124 |
| Công suất động cơ chính | 5.5 | 7.5 | 11 | 18.5 | 22-37 | 30-55 | 37-75 |
| Tổng công suất | 21 | 24 | 28 | 42 | 50 | 65 | 75-113 |
| Đường kính hoàn thiện (mm) | 0,2-1 | 0,4-3 | 0,8-5 | 1-8 | 2-12 | 3-25 | 5-35 |
| Kích thước cuộn thanh toán (mm) | 300/400 | 300/500 | 400/630 | 500/630 | 500/630 | 500/630 | 630/800 |
| Sức mạnh thanh toán | 2.2 | 3.7 | 3.7 | 3.7 | 3.7 | 5,5/7,5 | 7,5/11 |
| Loại đơn vị vận chuyển | Capastan | Capastan | Capastan | Capastan | Capastan | Capastan sâu bướm | Capastan sâu bướm |
| Đơn vị vận chuyển | 1.5 | 2.2 | 2.2 | 3.7 | 3.7 | 5.5 | 5.5 |
| Chiều dài tích lũy (m) | 220 | 220 | 220 | 220 | 220 | 220 | 220 |
| Kích thước cuộn chỉ lên (mm) | 400/500 | 400/630 | 400/630 | 500/630 | 630/800 | 800/1000 | 630/1250 |
| Sức mạnh tiếp nhận | 2.2 | 2.2 | 2.2 | 2.2 | 3.7 | 3.7 | 5.5 |
| Tốc độ đường truyền (m/phút) | 10-650 | 10-650 | 10-650 | 10-650 | 10-500 | 10-350 | 10-250 |
| Kích thước (m) (L*W*H) | 20*1.5*2.1 | 20*1.6*2.1 | 20*1.7*2.1 | 20*2.5*2.1 | 25*2.5*2.1 | 25*3.2*2.1 | 30*3.6*2.1 |
| Trọng lượng (T) | 5 | 6 | 8 | 8 | 8.5 | 7-9 | 12-9 |
