EnMáy vẽ dây làm gì - và tại sao nó lại quan trọng

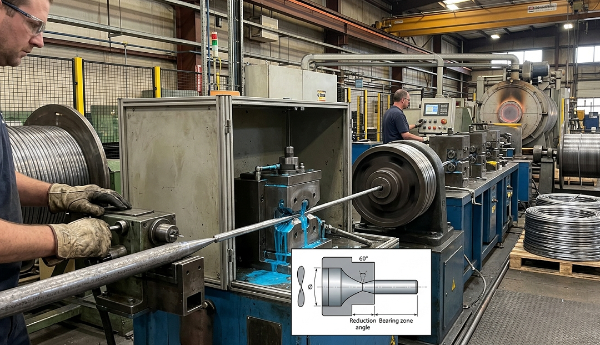

Máy kéo dây làm giảm đường kính của thanh hoặc dây kim loại bằng cách kéo nó qua một loạt khuôn nhỏ dần dưới sức căng. Đầu ra là dây có đường kính chính xác, tính chất cơ học được cải thiện và bề mặt mịn hơn - những phẩm chất không thể đạt được một cách đáng tin cậy chỉ bằng cách cán hoặc ép đùn.
Vẽ dây là quy trình nền tảng đằng sau hầu hết mọi sản phẩm dây trong sản xuất hiện đại — từ dây dẫn điện và cáp ô tô đến thép lò xo, chỉ khâu phẫu thuật và dây đàn piano. Một máy bắt đầu với thanh thép 5,5 mm có thể giảm thanh thép xuống 0,1 mm hoặc mịn hơn thông qua các lần kéo liên tiếp, mỗi lần loại bỏ một phần trăm diện tích mặt cắt ngang được kiểm soát.
Lựa chọn quyền máy kéo dây — cho dù là đồng, nhôm, thép hay hợp kim đặc biệt — tùy thuộc vào sự hiểu biết về cơ chế xử lý, cấu hình máy, thiết kế khuôn, yêu cầu bôi trơn và thông số kỹ thuật dây cuối cùng mà ứng dụng của bạn yêu cầu. Hướng dẫn này đề cập đến từng lĩnh vực với độ đặc hiệu cần thiết để đưa ra quyết định sáng suốt về thiết bị.
Quy trình vẽ dây: Từng bước
Quá trình vẽ tuân theo logic cơ học nhất quán bất kể vật liệu được vẽ. Hiểu rõ từng giai đoạn giúp chẩn đoán vấn đề và tối ưu hóa chất lượng đầu ra.
- Chỉ tay: Đầu đầu của thanh được làm thon - bằng cách uốn, lăn hoặc mài - vì vậy nó có thể được luồn qua lỗ khuôn và được kẹp chặt bằng nắp hoặc khối kéo.
- Mục nhập chết: Dây nhọn đi vào chuông của khuôn (hình nón vào), dẫn nó vào góc tiếp cận nơi bắt đầu biến dạng.
- Vùng giảm: Dây được nén hướng tâm khi nó đi qua vùng chịu lực của khuôn. Diện tích mặt cắt ngang giảm trong khi chiều dài tăng tỷ lệ thuận. Mức giảm trên mỗi lượt thường dao động từ 15% đến 25% đối với thép và lên đến 30% đến 35% đối với kim loại mềm hơn như đồng và nhôm .
- Vùng chịu lực: Một phần hình trụ ngắn kiểm soát đường kính cuối cùng và độ bóng bề mặt.
- Giảm đau lưng: Một phần côn nhẹ ở lối ra khuôn giúp dây không bị dính khi rời ra.
- Quanh co: Các cuộn dây đã rút được cuộn vào một nắp hoặc ống cuộn để chuyển tiếp hoặc đóng gói cuối cùng.
Mỗi lần đi qua một khuôn sẽ làm cứng dây do biến dạng dẻo. Đối với các vật liệu như thép cacbon cao và không gỉ, có thể cần phải ủ trung gian (làm mềm thông qua xử lý nhiệt) sau vài lần xử lý để khôi phục độ dẻo trước khi tiếp tục kéo. Đồng và nhôm thường cho phép giảm nhiều hơn trước khi cần ủ.
Các loại máy kéo dây chính
Máy kéo dây được phân loại chủ yếu theo số lượng khối kéo (đơn và nhiều lượt), cách sắp xếp các khối đó cũng như loại vật liệu và thước dây đang được xử lý. Mỗi cấu hình phù hợp với một kịch bản sản xuất khác nhau.
Máy vẽ khối đơn (khuôn đơn)
Cấu hình đơn giản nhất: một die, một capstan. Thanh đi qua một khuôn duy nhất và cuốn vào một trống quay. Máy khối đơn được sử dụng để bản vẽ dây và thanh nặng - thông thường thanh giảm từ 5–12 mm xuống còn 2–4 mm chỉ trong một lần kéo. Chúng phổ biến ở giai đoạn đầu tiên trong dây chuyền kéo nhiều máy và cũng được sử dụng cho các ứng dụng đặc biệt cần thay khuôn thường xuyên.
Tốc độ kéo của máy khối đơn làm việc với thanh nặng thường là 1 đến 5 mét mỗi giây . Ưu điểm là đơn giản về mặt cơ học và dễ cài đặt; hạn chế là chỉ đạt được một mức giảm cho mỗi lượt máy.
Máy vẽ Multi-Pass (Liên tục)
Máy nhiều đường luồn dây qua một loạt khuôn và nắp trong một lần chạy liên tục. Mỗi capct quay nhanh hơn cái trước để bù cho tốc độ và chiều dài tăng lên của dây sau mỗi lần giảm. Những máy này là công cụ chính của việc kéo dây - một máy 12 khuôn duy nhất có thể lấy thanh 5,5 mm và kéo nó xuống dưới 1 mm mà không cần dừng lại.
Các máy cắt dây đồng hiện đại có nhiều đường chuyền có thể đạt được tốc độ thoát vượt quá 30 mét mỗi giây , với một số máy dây mịn tốc độ cao đạt 40–50 m/s . Số lượng khuôn trong máy thường dao động từ 6 đến 25 tùy thuộc vào thước đo cuối cùng và vật liệu.
Máy vẽ ướt
Trong máy kéo ướt, khuôn và nắp được ngâm hoàn toàn trong dung dịch làm mát-bôi trơn dạng lỏng. Đây là cấu hình tiêu chuẩn cho bản vẽ dây mịn và siêu mịn - đường kính dưới khoảng 0,5 mm - trong đó nhiệt sinh ra ở tốc độ kéo cao có thể làm hỏng dây hoặc khuôn. Máy ướt chiếm ưu thế trong sản xuất dây điện từ, dây viễn thông và dây thép không gỉ loại tốt.
Máy vẽ khô
Máy vẽ khô sử dụng chất bôi trơn dạng bột hoặc dán thay vì dung dịch tắm chất lỏng. Chúng được sử dụng cho dây trung bình đến thô , đặc biệt là dây thép trong phạm vi 0,5–5 mm, trong đó chất bôi trơn khô như natri hoặc canxi stearat cung cấp khả năng bôi trơn đầy đủ mà không gây ra biến chứng của hệ thống chất lỏng. Dây lốp thép và dây lò xo thường được sản xuất trên thiết bị kéo khô.
Máy vẽ đường thẳng
Trong máy đường thẳng, dây di chuyển theo chiều ngang qua khuôn mà không quấn quanh các trục trung gian. Điều này giúp loại bỏ ứng suất uốn do quấn quanh tang trống, khiến cho các máy đường thẳng được ưa chuộng hơn vật liệu cứng, giòn hoặc có giá trị cao — chẳng hạn như dây vonfram, molypden, dây titan và dây điện cực hàn — nơi mà độ mỏi khi uốn trong quá trình kéo sẽ gây ra đứt.
Thông số kỹ thuật của máy kéo dây được so sánh theo ứng dụng
| Loại máy | Đường kính đầu vào điển hình | Đường kính đầu ra điển hình | Tốc độ vẽ | Vật liệu thông thường |
|---|---|---|---|---|
| Khối đơn (sự cố thanh) | 8–12 mm | 2–6 mm | 1–5 m/s | Thép, thanh đồng |
| Sấy khô nhiều lần | 2–6 mm | 0,5–3 mm | 5–15 m/s | Thép carbon, dây lò xo |
| Nhiều lần ướt (trung bình) | 1–3 mm | 0,1–1 mm | 15–30 m/s | Đồng, nhôm, không gỉ |
| Ướt mịn/siêu mịn | 0,3–1mm | 0,01–0,1 mm | 30–50 m/s | Đồng, vàng, bạch kim |
| Đường thẳng | 1–5 mm | 0,3–3 mm | 1–10 m/s | Vonfram, titan, dây hàn |
Dies: Thành phần xác định chất lượng dây
Khuôn vẽ là trung tâm của quá trình này. Hình dạng khuôn, vật liệu và độ hoàn thiện bề mặt trực tiếp xác định dung sai đường kính dây, chất lượng bề mặt và tuổi thọ của khuôn. Khuôn được chỉ định kém hoặc bị mòn sẽ tạo ra dây vượt quá dung sai, thô ráp hoặc dễ bị đứt.
Vật liệu khuôn
- cacbua vonfram: Vật liệu khuôn tiêu chuẩn cho hầu hết các ứng dụng thép và dây trung bình. Khả năng chống mài mòn tuyệt vời, tiết kiệm chi phí, có nhiều loại. Tuổi thọ sử dụng điển hình của dây thép cacbon: 200–500 kg dây mỗi khuôn tùy thuộc vào độ cứng và độ giảm của dây.
- Kim cương đa tinh thể (PCD): Được sử dụng để vẽ dây mịn và siêu mịn bằng đồng và kim loại quý. Tuổi thọ sử dụng dài hơn đáng kể so với cacbua - thường dài hơn 10–50× - biện minh cho chi phí cao hơn đáng kể khi sản xuất dây mịn số lượng lớn.
- Kim cương tự nhiên: Vẫn được sử dụng cho các thước đo dây tốt nhất dưới khoảng 0,05 mm, trong đó sự hoàn hảo về mặt tinh thể của kim cương tự nhiên mang lại độ hoàn thiện bề mặt và dung sai kích thước mà các chất thay thế tổng hợp không thể sánh được.
- Gốm sứ: Được sử dụng trong các ứng dụng cụ thể như kéo thép không gỉ hoặc titan trong đó phản ứng hóa học giữa dây và cacbua sẽ gây ra sự mài mòn nhanh chóng.
Lịch trình giảm góc và góc chết
Nửa góc tiếp cận khuôn - góc giữa trục khuôn và vùng giảm côn - thường nằm trong khoảng từ 6° đến 12° cho hầu hết các ứng dụng. Góc nhỏ hơn làm giảm lực kéo và mài mòn khuôn nhưng làm tăng chiều dài tiếp xúc và ma sát. Góc lớn hơn sẽ rút ngắn thời gian tiếp xúc nhưng làm tăng biến dạng dư thừa, làm tăng nhiệt độ dây và tốc độ đông cứng. Góc tối ưu cho một vật liệu nhất định và mức giảm được xác định theo kinh nghiệm và là thông số được giữ chặt chẽ trong hoạt động kéo dây thương mại.
Lịch trình giảm - mức giảm diện tích được chỉ định cho mỗi khuôn trong máy nhiều khuôn - phải được cân bằng để không có khuôn nào bị quá tải trong khi máy hoạt động ở công suất cao nhất. Mức giảm diện tích điển hình trên mỗi lượt là 17–22% đối với thép và 20–30% đối với đồng . Việc đẩy lên trên các ngưỡng này sẽ làm tăng tần suất đứt dây và độ mòn khuôn theo cấp số nhân.
Bôi trơn: Quan trọng đối với hiệu suất máy và chất lượng dây
Bôi trơn trong quá trình kéo dây có ba chức năng: giảm ma sát giữa dây và khuôn, loại bỏ nhiệt sinh ra do biến dạng và ma sát, và ngăn ngừa hàn hoặc lõm giữa bề mặt dây và vật liệu khuôn. Bôi trơn sai là nguyên nhân phổ biến nhất dẫn đến hỏng khuôn sớm, đứt dây quá mức và chất lượng bề mặt kém.
- Chất bôi trơn khô (bột xà phòng): Natri stearate và canxi stearate là chất bôi trơn khô phổ biến nhất để kéo dây thép. Dây được phủ trước một lớp chất mang vôi hoặc borax để phản ứng với xà phòng tạo thành màng xà phòng kẽm ở bề mặt khuôn. Hiệu quả đối với dây đứt và dây trung bình nhưng không phù hợp với dây mảnh.
- Chất bôi trơn ướt (nhũ tương và dầu nguyên chất): Nhũ tương gốc nước có chứa chất phụ gia bôi trơn tổng hợp là tiêu chuẩn cho máy vẽ ướt. Nồng độ thường được duy trì giữa 3% và 10% theo khối lượng , với độ pH được kiểm soát trong khoảng từ 8,5 đến 9,5 để ngăn chặn sự phát triển và ăn mòn của vi khuẩn. Dầu nguyên chất (không nhũ hóa) được sử dụng cho các ứng dụng hợp kim đặc biệt và không gỉ.
- Lớp phủ kim loại: Đối với thép có hàm lượng carbon rất cao (dây lốp, dây cáp PC), thanh được phủ bằng đồng thau hoặc kẽm bằng cách mạ điện hoặc nhúng nóng trước khi kéo. Những lớp phủ kim loại này hoạt động như chất mang chất bôi trơn rắn và được tiêu thụ trong quá trình kéo, tạo ra một lớp màng bôi trơn mỏng ở bề mặt khuôn.
Các yếu tố chính khi chọn máy kéo dây
Việc mua hoặc chỉ định một máy kéo dây đòi hỏi phải khớp nhiều thông số kỹ thuật với yêu cầu sản xuất của bạn. Đây là những yếu tố có tác động nhiều nhất đến chất lượng đầu ra, chi phí vận hành và lợi tức đầu tư:
Phạm vi đo vật liệu và dây
Xác định phạm vi đường kính đầu vào và đầu ra của bạn trước khi đánh giá bất kỳ máy nào. Một máy được tối ưu hóa để kéo dây đồng mảnh sẽ không thích hợp cho việc bẻ gãy thanh thép và ngược lại. Nếu phạm vi sản phẩm của bạn trải dài trên cửa sổ khổ rộng — ví dụ: 5 mm xuống 0,3 mm — bạn có thể sẽ cần hai máy nối tiếp thay vì một máy.
Công suất động cơ và lực kéo
Lực kéo tỷ lệ thuận với diện tích mặt cắt ngang của dây, cường độ năng suất của vật liệu và tổng mức giảm diện tích trên mỗi lần truyền. Công suất động cơ quá thấp dẫn đến việc kéo dây bị đình trệ và đứt dây quá mức; quá khổ gây lãng phí vốn và năng lượng. Đối với máy dây thép trung bình xử lý dây 1–3 mm, công suất động cơ được lắp đặt thường dao động từ 15 kW đến 75 kW mỗi khối vẽ tùy thuộc vào số lượng đường chuyền và tốc độ vẽ.
Kiểm soát tốc độ và đồng bộ hóa
Trong các máy nhiều đường chuyền, tốc độ của mỗi đường chuyền phải được đồng bộ hóa chính xác để duy trì độ căng ngược chính xác giữa các đường chuyền. Sử dụng máy móc hiện đại truyền động tần số thay đổi (VFD) với điều khiển độ căng vòng kín trên mỗi khối, cho phép điều chỉnh tự động các biến thể độ giãn dài của dây. Các máy cũ hơn sử dụng tỷ lệ tốc độ cơ học yêu cầu điều chỉnh thủ công khi thay đổi cấp dây hoặc lịch trình khuôn.
Khả năng ủ nội tuyến
Đối với việc kéo dây đồng và nhôm, quá trình ủ nội tuyến liên tục - đưa dây đã hoàn thiện đi qua vùng gia nhiệt điện trở ngắn trước khi cuốn ống cuộn - khôi phục độ dẻo mà không cần chu trình ủ lò riêng. Ủ nội tuyến có thể loại bỏ toàn bộ bước xử lý riêng biệt , giảm đáng kể thời gian sản xuất và chi phí năng lượng trên mỗi kg dây được sản xuất. Xác minh xem tốc độ thoát của máy có tương thích với thời gian lưu nhiệt cần thiết để ủ đủ hợp kim mục tiêu của bạn hay không.
Phát hiện ngắt và tự động khởi động lại
Đứt dây là một phần không thể tránh khỏi trong hoạt động kéo, đặc biệt là trên các máy dây mảnh chạy ở tốc độ cao. Tác động chi phí của việc dừng hoạt động phụ thuộc phần lớn vào tốc độ dừng máy và tốc độ người vận hành có thể xâu chuỗi lại và khởi động lại nhanh như thế nào. Máy móc hiện đại bao gồm máy dò đứt gãy dựa trên quang học hoặc tiếp xúc dừng máy trong vòng một phần nghìn giây sau khi nghỉ và trên một số kiểu máy, có thể tự động xâu chuỗi lại và khởi động lại mà không cần sự can thiệp của người vận hành. Trên máy dây mịn tốc độ cao chạy ở tốc độ 40 m/s, việc giảm thời gian xâu lại sợi từ 15 phút xuống còn 2 phút có thể phục hồi được hàng trăm giờ sản xuất hàng năm trên một máy duy nhất.
Các vấn đề về vẽ dây thường gặp và nguyên nhân gốc rễ của chúng
Kiến thức chẩn đoán về các sự cố vẽ thông thường giúp giảm thời gian ngừng hoạt động và phế liệu. Hầu hết các lỗi đều bắt nguồn từ một trong ba nguồn: tình trạng khuôn, lỗi bôi trơn hoặc vật liệu không đồng nhất.
- Thường xuyên đứt dây: Nguyên nhân thường gặp nhất là do sự suy giảm quá mức trên mỗi lượt chạy, khuôn bị mòn hoặc nứt, bôi trơn không đủ hoặc có các điểm cứng ở thanh truyền do sự phân tách hoặc thực hành máy cán không đúng cách. Kiểm tra tình trạng khuôn trước, sau đó xem lại lịch trình giảm tốc.
- Điểm bề mặt hoặc đường chết: Biểu thị sự hao mòn khuôn, ô nhiễm bề mặt khuôn hoặc hư hỏng chất bôi trơn. Thay thế khuôn và xả hệ thống bôi trơn. Việc ghi điểm không được xử lý sẽ lan truyền đến các khuôn xuôi dòng và làm suy giảm toàn bộ chiều dài sản phẩm.
- Sự thay đổi đường kính dọc theo dây: Có thể xảy ra do dao động lực căng (kiểm tra hiệu chuẩn VFD và tình trạng bề mặt của nắp), vùng chịu lực bị mòn trong khuôn hoặc đường kính thanh truyền đến không nhất quán.
- Sinh nhiệt quá mức: Chỉ ra sự thiếu bôi trơn, tốc độ kéo quá cao so với khả năng làm mát của hệ thống bôi trơn hoặc mức giảm mỗi lần vượt quá khả năng chịu nhiệt của vật liệu. Nhiệt độ dây đồng tại lối ra khuôn thường duy trì ở mức dưới 150°C để ngăn chặn quá trình oxy hóa bề mặt.
- Vấn đề cuộn hoặc đúc trên dây cuộn: Ứng suất dư từ quá trình kéo có thể khiến dây bật ra khỏi ống cuộn hoặc tạo thành các cuộn dây không nhất quán. Việc điều chỉnh độ căng ngược trên nắp cuối cùng hoặc thêm một con lăn làm thẳng trước khi ống cuốn lên thường giải quyết được vấn đề này.
