EnDây rút là gì?
Kéo dây là quá trình giảm một thanh kim loại hoặc dây có đường kính nhỏ hơn bằng cách kéo nó qua một loạt khuôn côn dưới sức căng. Kết quả là dây có dung sai kích thước chặt chẽ hơn, bề mặt hoàn thiện được cải thiện và các đặc tính cơ học được nâng cao so với thanh ban đầu. Quy trình gia công nguội này là nền tảng để sản xuất dây điện đồng, cáp thép, dây dẫn nhôm, lò xo thép không gỉ và vô số sản phẩm khác được sử dụng trong các ngành xây dựng, ô tô, điện tử và viễn thông.
Trong thực tế, một thanh thép có đường kính 6,5 mm có thể được kéo xuống còn 0,10 mm thông qua các lần di chuyển liên tiếp, đạt được mức giảm tổng diện tích trên 99%. Quá trình này hoạt động hiệu quả vì kim loại có tính dẻo - nó biến dạng dẻo mà không bị gãy khi kéo qua khuôn ở một góc và tốc độ được kiểm soát.

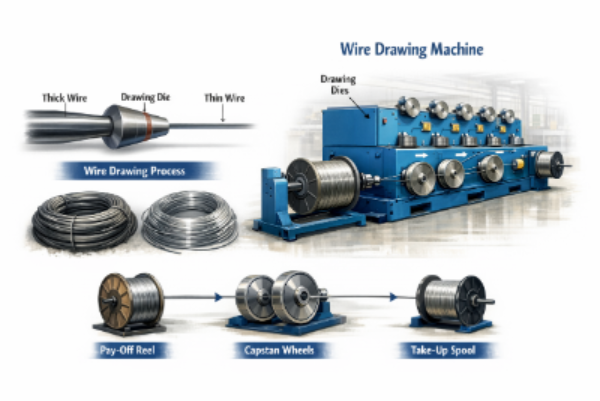

Quy trình vẽ dây hoạt động từng bước như thế nào
Quá trình kéo dây tuân theo một trình tự được xác định rõ ràng để biến phôi thô thành dây thành phẩm với các thông số kỹ thuật chính xác:
- Chuẩn bị thanh: Thanh dẫn vào (thường là 5,5–13 mm) được làm sạch bằng cách tẩy axit hoặc tẩy cặn cơ học để loại bỏ cặn cán và oxit có thể làm hỏng khuôn.
- Chỉ tay: Một đầu của thanh được làm thon (nhọn) để có thể luồn qua khuôn thứ nhất và được kẹp chặt bằng khối kéo.
- Bôi trơn: Dây đi qua hộp bôi trơn (bột xà phòng khô, nhũ tương dầu hoặc chất bôi trơn ướt) để giảm ma sát và mài mòn khuôn.
- Bản vẽ khuôn: Dây được kéo qua khuôn cứng - điển hình là cacbua vonfram cho kích thước nặng và kim cương đa tinh thể (PCD) cho dây mảnh - giảm diện tích mặt cắt ngang từ 10–30% mỗi lần đi qua.
- Ủ trung gian (nếu cần): Sau khi gia công nguội đáng kể, dây được làm mềm trong lò nung (600–900°C đối với thép) để khôi phục độ dẻo trước khi kéo tiếp.
- Spooling: Dây thành phẩm được quấn vào cuộn hoặc cuộn ở độ căng được kiểm soát để vận chuyển hoặc xử lý tiếp theo.
Mỗi đường khuôn làm việc làm cứng kim loại, tăng độ bền kéo. Ví dụ, dây thép carbon cao được kéo đến 2 mm có thể đạt độ bền kéo bằng 1.800–2.200 MPa - cao hơn nhiều so với 600–900 MPa của thanh cán nóng ban đầu.
Máy vẽ dây là gì?
Máy kéo dây là thiết bị công nghiệp cơ giới hóa và tự động hóa quá trình kéo, kéo dây qua một hoặc nhiều khuôn ở tốc độ được kiểm soát bằng cách sử dụng các khối kéo hoặc khối kéo có động cơ. Các máy móc hiện đại bao gồm từ các khối đế một khuôn được sử dụng để bẻ thanh nặng cho đến máy kéo dây mịn liên tục 25 khuôn có khả năng tạo ra dây mỏng hơn sợi tóc người với tốc độ vượt quá 3.000 m/phút.
Máy kéo dây được phân loại theo vật liệu (thép, đồng, nhôm), phạm vi đường kính dây, số lần kéo (khuôn) và cấu hình truyền động. Việc chọn đúng loại máy sẽ trực tiếp quyết định năng suất, chất lượng dây và mức tiêu thụ năng lượng.
Các loại máy kéo dây chính
Các ứng dụng khác nhau yêu cầu cấu hình máy khác nhau. Bảng dưới đây tóm tắt các loại phổ biến nhất:
| Loại máy | Số khuôn | Phạm vi đường kính điển hình | Ứng dụng chung |
|---|---|---|---|
| Khối Bull chết đơn | 1 | 6–20 mm | Thanh gãy nặng, thanh thép |
| Máy liên tục nhiều khuôn | 4–25 | 0,5–6 mm | Đinh, lưới thép, dây thép tổng hợp |
| Máy dây đồng mịn | 10–30 | 0,05–1,5 mm | Dây dẫn điện, dây nam châm |
| Máy dây siêu mịn | 20–40 | 0,01–0,08 mm | Thiết bị y tế, dây liên kết, cảm biến |
| Máy vẽ ướt | Lên đến 30 | 0,10–2,0 mm | Dây thép carbon cao, dây lò xo |

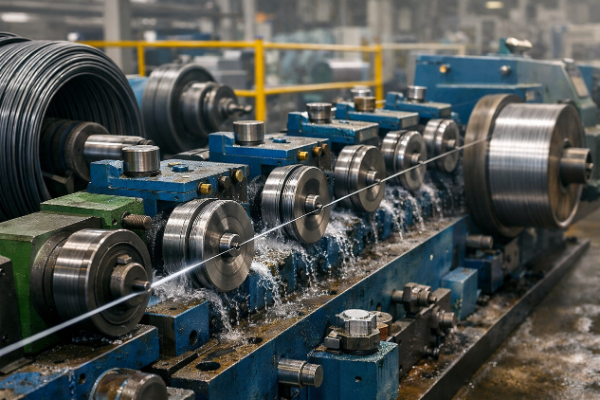

Máy vẽ khô và ướt
Phương pháp bôi trơn chia máy thành hai họ chính. Máy vẽ khô sử dụng chất bôi trơn dạng bột (xà phòng, vôi, borax) và là chất bôi trơn tiêu chuẩn cho dây thép có độ dày khoảng 0,5 mm. Máy vẽ ướt ngâm cả khuôn và nắp trong nhũ tương dầu-nước, cho phép kéo dây mịn và siêu mịn ở tốc độ rất cao với khả năng làm mát và tuổi thọ khuôn vượt trội.
Các thành phần chính của máy kéo dây
Hiểu được cấu tạo của máy giúp người vận hành khắc phục sự cố và tối ưu hóa hiệu suất:
- Vẽ khuôn: Công cụ cốt lõi - một ngòi (cacbua vonfram hoặc kim cương PCD) được gắn trong vỏ thép. Hình dạng khuôn (góc tiếp cận thường là 6–15°, chiều dài ổ trục) xác định chất lượng biến dạng và tuổi thọ của khuôn.
- Vẽ capct/khối: Một trống quay tác dụng lực căng để kéo dây qua khuôn. Đường kính và bề mặt hoàn thiện ảnh hưởng đến việc quấn dây và độ trượt.
- Quầy thanh toán: Giữ và điều khiển cuộn cấp liệu, duy trì độ căng lưng chính xác để ngăn cuộn dây bị sập hoặc xoắn dây khi vào.
- Hệ thống bôi trơn: Hộp khuôn cho máy khô hoặc bể nhũ tương tuần hoàn có lọc cho máy ướt. Chất bôi trơn bị nhiễm bẩn gây ra khuyết tật bề mặt và đứt dây.
- Tiếp nhận/bộ đệm: Cuộn dây xong vào suốt chỉ hoặc cuộn dây ở mức độ căng được kiểm soát. Di chuyển ngang chính xác đảm bảo cuộn dây đồng đều.
- Hệ thống truyền động: Bộ truyền động biến tần AC (VFD) cho phép kiểm soát tốc độ giới hạn chính xác và đồng bộ hóa tốc độ trên nhiều khối bản vẽ, điều này rất quan trọng để tránh đứt dây.
- Hệ thống làm mát: Nắp hoặc bộ phận giữ khuôn được làm mát bằng nước sẽ tản nhiệt sinh ra do biến dạng và ma sát, bảo vệ đặc tính dây và hình dạng khuôn.
Thiết kế khuôn kéo dây và giảm diện tích
Khuôn là vật tư tiêu hao quan trọng nhất trong quá trình kéo dây. Hình dạng của nó kiểm soát hiệu quả biến dạng, chất lượng bề mặt và tính chất cơ học của dây.
Khu chết
Khuôn vẽ tiêu chuẩn có bốn vùng riêng biệt:
- Khu vực vào/chuông: Dẫn dây vào khuôn mà không cần tiếp xúc sắc nét.
- Vùng tiếp cận/giảm thiểu: Bề mặt có góc cạnh (thường là tổng góc bao gồm 2α = 12–24° đối với thép) nơi xảy ra hiện tượng giảm đường kính thực tế.
- Vùng chịu lực/đất: Một phần song song ngắn giúp định cỡ dây theo đường kính cuối cùng và cải thiện độ tròn. Chiều dài điển hình là 25–35% đường kính lối ra.
- Vùng thoát hiểm/trở lại: Ngăn ngừa vết xước trên dây khi thoát ra và tạo điều kiện loại bỏ màng bôi trơn.
Giảm diện tích trên mỗi lần đi
Giảm diện tích (r) được tính như sau: r = (A₀ − A₁) / A₀ × 100% , trong đó A₀ là mặt cắt ngang vào và A₁ là mặt cắt ngang ra. Các giá trị điển hình là:
- Đồng và nhôm mềm: 20–35% mỗi lần vượt qua
- Thép cacbon thấp: 15–25% mỗi lần vượt qua
- Thép carbon cao hoặc thép không gỉ: 10–18% mỗi lần vượt qua
- Dây siêu mịn (kim loại quý): 5–12% mỗi lần vượt qua
Việc giảm quá mức trên mỗi lượt làm tăng nguy cơ xảy ra lỗi nổ ở trung tâm và đứt dây, đặc biệt là ở các vật liệu có hàm lượng cacbon cao.
Tốc độ máy kéo dây và sản lượng sản xuất
Tốc độ máy là một trong những thông số quan trọng nhất ảnh hưởng đến cả năng suất và chất lượng dây. Tốc độ kéo thay đổi rất nhiều tùy thuộc vào vật liệu và kích thước dây:
| Chất liệu | Đường kính cuối cùng | Tốc độ vẽ điển hình |
|---|---|---|
| Thép carbon thấp | 2–5 mm | 3–15 m/s |
| Dây thép carbon cao | 0,15–0,40 mm | 20–40 m/s |
| Đồng (dây trung bình) | 0,5–2,0 mm | 10–25 m/s |
| Đồng (dây mịn) | 0,05–0,2 mm | 30–50 m/s |
| Nhôm (điện) | 1–4 mm | 8–20 m/s |
Máy tốc độ cao yêu cầu vật liệu bôi trơn, làm mát và khuôn tiên tiến tương ứng để duy trì chất lượng ổn định. Tăng tốc độ chỉ 20% mà không làm mát đầy đủ có thể làm tăng nhiệt độ khuôn lên 80–120°C , tăng tốc độ mài mòn nhanh chóng.
Các lỗi kéo dây thường gặp và cách phòng ngừa
Ngay cả những máy được bảo trì tốt cũng có thể tạo ra dây bị lỗi nếu các thông số quy trình bị lệch. Nhận biết nguyên nhân khiếm khuyết sẽ đẩy nhanh hành động khắc phục:
- Đứt dây: Nguyên nhân phổ biến nhất là do giảm quá mức trên mỗi lượt chạy, khuôn bị mòn hoặc có kích thước không chính xác, các đường nối bề mặt ở thanh dẫn đến hoặc bôi trơn không đủ. Tỷ lệ vỡ trên 1 lần vỡ trên mỗi tấn báo hiệu một vấn đề mang tính hệ thống.
- Sự thay đổi đường kính (hình bầu dục): Kết quả từ vùng ổ trục bị mòn, độ căng của trục không đồng đều hoặc rung động. Dây đồng nam châm có độ ovan trên 0,5% gây hư hỏng cách điện trong động cơ.
- Vết xước bề mặt và đường nối: Nguyên nhân là do các vết khía của khuôn, chất bôi trơn bị ô nhiễm hoặc mảnh vụn trong hộp khuôn. Quan trọng đối với thép không gỉ và dây cấp y tế.
- Nổ trung tâm (vết nứt Chevron): Các vết nứt bên trong không nhìn thấy được trên bề mặt, do góc chết cao kết hợp với độ giảm thấp. Đặc biệt nguy hiểm trong dây cáp bê tông dự ứng lực.
- Vết nứt ứng suất dư: Gia công nguội quá mức mà không qua ủ trung gian sẽ tạo ra ứng suất bên trong cao gây ra hiện tượng nứt cuộn chậm sau khi kéo.
Vật liệu thường được xử lý bằng máy kéo dây
Máy kéo dây xử lý nhiều loại kim loại, mỗi loại có những thách thức riêng biệt:
- Thép carbon thấp (.10,10% C): Được sử dụng cho đinh, lưới, dây thép gai và kỹ thuật tổng hợp. Độ dẻo cao cho phép giảm lớn trên mỗi lượt.
- Thép cacbon cao (0,60–0,95% C): Được sử dụng cho dây lò xo, hạt lốp, sợi PC và dây thừng. Yêu cầu kiểm soát chặt chẽ việc cấp bằng sáng chế (xử lý nhiệt) trước khi vẽ để đạt được cấu trúc vi mô cần thiết.
- Thép không gỉ: Làm việc cứng lại rất nhanh; đòi hỏi phải ủ thường xuyên và bôi trơn chuyên dụng (dầu clo hóa hoặc lớp phủ oxalate).
- Đồng và hợp kim đồng: Khối lượng dây rút kim loại màu cao nhất trên toàn cầu. Đồng mềm không cần ủ xen kẽ để giảm vừa phải nhưng phải được ủ để duy trì độ dẫn điện cho các cấp điện.
- Nhôm và hợp kim nhôm: Được vẽ cho đường dây điện trên không (dây dẫn AAC, AAAC, ACSR) và dây xây dựng. Độ bền thấp đòi hỏi góc khuôn nhẹ nhàng hơn và kiểm soát độ căng cẩn thận.
- Vonfram và molypden: Được vẽ cho dây tóc đèn và các ứng dụng nhiệt độ cao; đòi hỏi nhiệt độ cao và khuôn kim cương.
Chọn máy kéo dây: Các yếu tố chính cần đánh giá
Việc mua hoặc chỉ định một máy kéo dây không chỉ liên quan đến phạm vi đường kính phù hợp. Đánh giá các thông số này một cách cẩn thận trước khi cam kết:
- Lực kéo tối đa (kN): Phải vượt quá giới hạn chảy của mặt cắt dây ở lối ra khuôn đầu tiên. Máy có kích thước nhỏ bị đứt dây hoặc chết máy khi đang tải.
- Số lượt vẽ: Nhiều đường chuyền hơn cho phép đường kính cuối cùng mịn hơn và phân bổ công việc trên mỗi khuôn tốt hơn, nhưng làm tăng diện tích máy và chi phí vốn.
- Loại ổ đĩa và điều khiển: Bộ điều khiển AC được điều khiển bằng VFD giúp tăng tốc và đồng bộ hóa mượt mà. Hệ thống ly hợp trượt cũ dễ bị căng đột ngột làm đứt dây điện.
- Công suất làm mát: Xác minh rằng việc làm mát capct và làm lạnh chất bôi trơn có thể duy trì nhiệt độ trong giới hạn ở tốc độ sản xuất tối đa.
- Thời gian thay khuôn: Trên máy nhiều khuôn sản xuất dây thép 3 mm với tốc độ 10 m/s, thời gian thay khuôn trong 10 phút tương đương với 6.000 m sản lượng bị mất . Bộ giữ khuôn thay đổi nhanh giúp giảm đáng kể thời gian ngừng hoạt động.
- Tự động hóa và giám sát: Các máy móc hiện đại kết hợp máy đo đường kính laser, cảm biến lực căng và bộ điều khiển PLC để phát hiện các điểm đứt và độ lệch thông số trong thời gian thực, giảm tỷ lệ phế liệu từ 15–30% so với các máy được giám sát thủ công.
Vẽ dây so với các quy trình tạo hình kim loại khác
Vẽ dây đôi khi bị nhầm lẫn với các quy trình liên quan. Hiểu được sự khác biệt sẽ làm rõ khi áp dụng từng phương pháp:
- Vẽ dây so với đùn: Trong quá trình ép đùn, kim loại được đẩy qua khuôn; trong bản vẽ, nó được kéo. Bản vẽ tạo ra độ chính xác về kích thước và độ cứng tốt hơn; đùn được ưu tiên cho các hợp kim không dẻo và các cấu hình rỗng.
- Vẽ dây và cán: Cán sử dụng lực nén giữa các cuộn, thích hợp cho các sản phẩm phẳng và thanh lớn. Ưu tiên kéo dây đối với dây tròn có đường kính dưới khoảng 8 mm, nơi mà khuôn ép đảm bảo độ tròn chính xác.
- Vẽ dây so với chuyển đổi: Swaging sử dụng búa hướng tâm để giảm đường kính, được ưu tiên cho các sản phẩm côn hoặc vật liệu nhạy cảm với ứng suất kéo trong quá trình kéo khuôn.
Để sản xuất dây dài có dung sai đường kính chặt chẽ (có thể đạt được ± 0,005 mm trên đồng mịn), kéo dây qua khuôn lũy tiến vẫn là phương pháp tạo hình nguội hiệu quả và tiết kiệm chi phí nhất hiện có.
